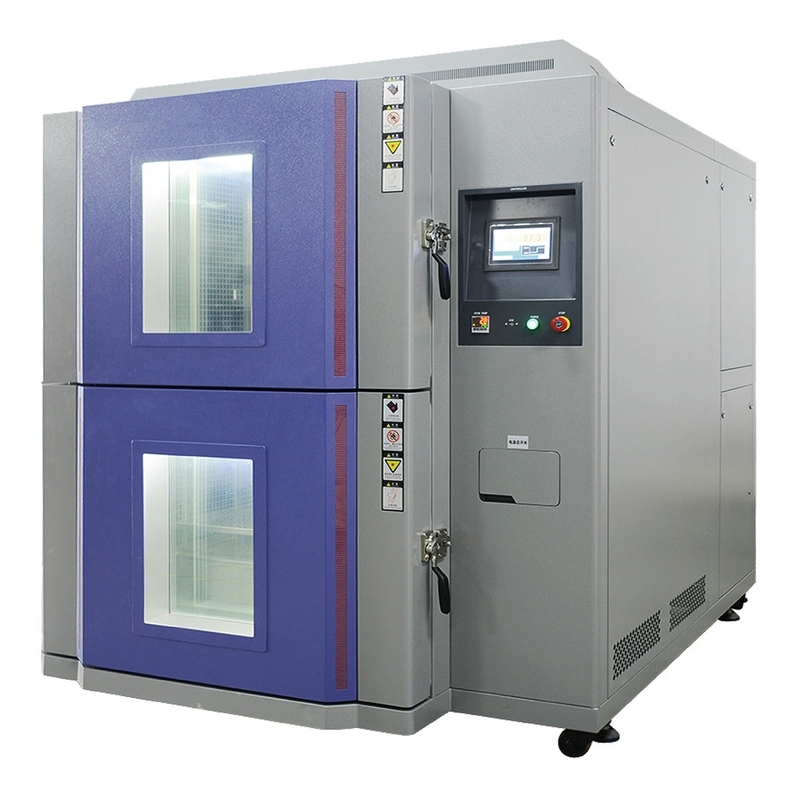

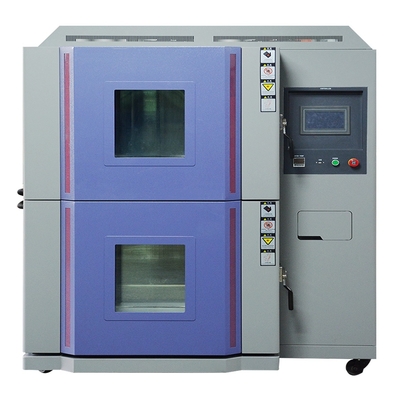

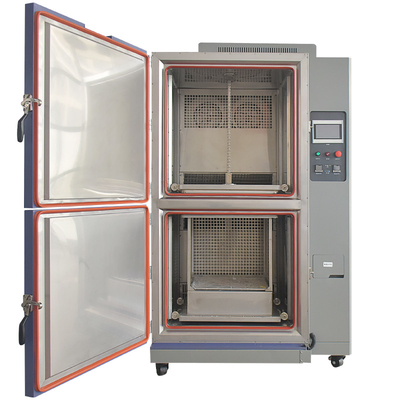

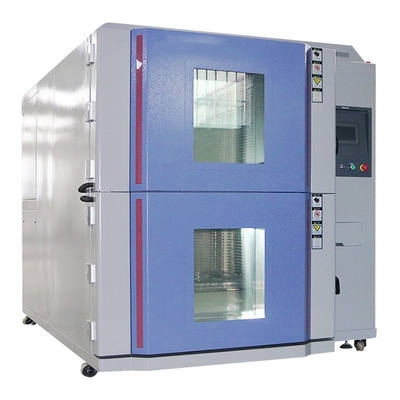

Cámaras ambientales de prueba de choque térmico personalizadas para la confiabilidad de la electrónica y los PCB

1Descripción del producto:

Nuestras cámaras de prueba de choque térmico diseñadas a medida están diseñadas para someter componentes electrónicos y placas de circuito impreso a cambios rápidos de temperatura,simulación de las tensiones térmicas extremas que pueden encontrar en aplicaciones realesEstas cámaras son esenciales para evaluar la fiabilidad y durabilidad de sus aparatos electrónicos, asegurándose de que puedan soportar duras condiciones de funcionamiento.

2Características clave:

• Diseño personalizable:
  • Adaptados para satisfacer las dimensiones y los requisitos de ensayo de componentes electrónicos y PCB específicos.
  • Temperaturas de zona caliente y fría personalizables, tiempos de transferencia y tiempos de permanencia.
• Transición térmica rápida:
  • Mecanismos de transferencia de alta velocidad entre zonas calientes y frías para ensayos de choque térmico eficientes.
  • Control preciso de la temperatura en cada zona para obtener resultados precisos y repetibles.
• Sistema de control avanzado:
  • Interfaz fácil de usar para una fácil programación y seguimiento de los parámetros de ensayo.
  • Adquisición y registro de datos en tiempo real para el análisis detallado de las pruebas.
• Construcción robusta:
  • Materiales y componentes duraderos diseñados para una fiabilidad a largo plazo.
  • Características de seguridad para proteger tanto el equipo como las muestras de ensayo.
• Cumplimiento de las normas de la industria:
  • Diseñados para cumplir o superar las normas de la industria pertinentes, tales como IEC y MIL-STD.

3Especificaciones

4Beneficios para las industrias de semiconductores y PCB

4.1 Mejor rendimiento y fiabilidad del producto

• Validación rigurosa del diseño: Al someter los dispositivos semiconductores y los PCB a una amplia gama de ciclos de temperatura en la cámara de ciclo de temperatura personalizada,los fabricantes pueden identificar posibles debilidades y defectos de diseño desde el principio del proceso de desarrolloEsto conduce a un mejor rendimiento del producto, ya que los componentes están optimizados para resistir el estrés térmico y el ciclo.un dispositivo semiconductor que ha sido probado a fondo en la cámara tiene menos probabilidades de experimentar fallas inducidas por calor durante su vida operativa, lo que resulta en productos electrónicos más fiables.
• Aseguramiento de durabilidad a largo plazo: La capacidad de simular las variaciones de temperatura en el mundo real ayuda a predecir la durabilidad a largo plazo de los dispositivos semiconductores y los PCB.Esto es crucial ya que estos componentes se utilizan en una amplia gama de aplicaciones, desde la electrónica de consumo hasta los equipos industriales, donde la fiabilidad a largo plazo es esencial.

4.2 Costo - Eficiencia

• Reducción de fallas en el campo: Las pruebas de ciclos térmicos exhaustivos en cámara ayudan a reducir el número de fallos de componentes en el campo.una sola falla puede llevar a reparaciones costosasAl identificar y abordar los posibles problemas relacionados con la temperatura en el banco, los fabricantes pueden ahorrar en los costos asociados con fallas posteriores a la producción..
• Optimización de los procesos de investigación y desarrollo y de producción: La capacidad de la cámara para probar componentes de forma rápida y precisa permite una iteración más rápida en el proceso de I+D. Los ingenieros pueden evaluar rápidamente el rendimiento de nuevos diseños, materiales,y procesos de fabricaciónEn la producción, puede utilizarse para el control de calidad, asegurando que solo se utilicen componentes confiables en los productos finales.

4.3 Ventaja competitiva

• Cumplimiento de estrictas normas: En los mercados de semiconductores y PCB altamente competitivos, es esencial cumplir o superar las normas de la industria.La cámara de ciclo de temperatura personalizada permite a los fabricantes realizar ensayos que cumplan con las normas internacionalesEn el caso de los dispositivos de semiconductores, se aplican las normas establecidas por el JEDEC (Joint Electron Device Engineering Council), lo que ayuda a ganar la confianza de los clientes y a aumentar la cuota de mercado.

5Aplicaciones

5.1 Pruebas de dispositivos semiconductores

• Pruebas de nivel de las obleas: Durante la fabricación de obleas semiconductoras, la cámara de ciclo de temperatura personalizada puede utilizarse para realizar pruebas de tensión térmica.Esto ayuda a detectar cualquier defecto o debilidad en la estructura de la obleaEn la actualidad, la mayoría de los sistemas de la industria de la información se encuentran en una fase de desarrollo, en la que se han desarrollado nuevas tecnologías de la información.los fabricantes pueden mejorar el rendimiento y la calidad de sus procesos de fabricación de semiconductores.
• Paquete - Pruebas de nivel: Para los paquetes de semiconductores, la cámara puede simular las condiciones térmicas que encontrarán en los productos finales.que es crucial para una disipación de calor eficienteLos componentes con alta resistencia térmica pueden sobrecalentarse, lo que conduce a una degradación del rendimiento o a una falla.Los fabricantes pueden optimizar el diseño de disipadores de calor e interfaces térmicas para garantizar una gestión adecuada del calor.

5.2 Pruebas de placas de circuitos impresos

• Simulación de soldadura por reflujo: En la fabricación de PCB, la soldadura por reflujo es un proceso crítico para unir componentes a la placa.incluido el precalentamientoEsto permite a los fabricantes optimizar el proceso de soldadura, asegurando uniones de soldadura fuertes y confiables.En el ensayo de diferentes aleaciones de soldadura y parámetros de soldadura en la cámara, pueden mejorar la calidad y la fiabilidad del ensamblaje de PCB.
• Ciclos térmicos para ensayos de fiabilidad: los PCB utilizados en dispositivos electrónicos suelen ser sometidos a ciclos térmicos durante su vida útil.donde el PCB se calienta y enfría repetidamente para simular estas condiciones del mundo realEsto ayuda a identificar posibles fallas debidas a la fatiga térmica, tales como grietas en las juntas de soldadura o delaminación de las capas de PCB.los fabricantes pueden mejorar la fiabilidad a largo plazo de sus PCB.
•

Por qué elegirnos:

Nos especializamos en proporcionar soluciones de prueba de choque térmico de alta calidad y personalizadas para la industria electrónica.garantizar resultados de ensayo fiables y precisosOfrecemos soporte integral, incluyendo diseño, instalación y mantenimiento continuo.

Póngase en contacto con nuestro equipo de expertos hoy para discutir sus requisitos específicos de pruebas de electrónica y PCB y descubrir cómo nuestras cámaras de prueba de choque térmico personalizadas pueden optimizar sus procesos de prueba.
