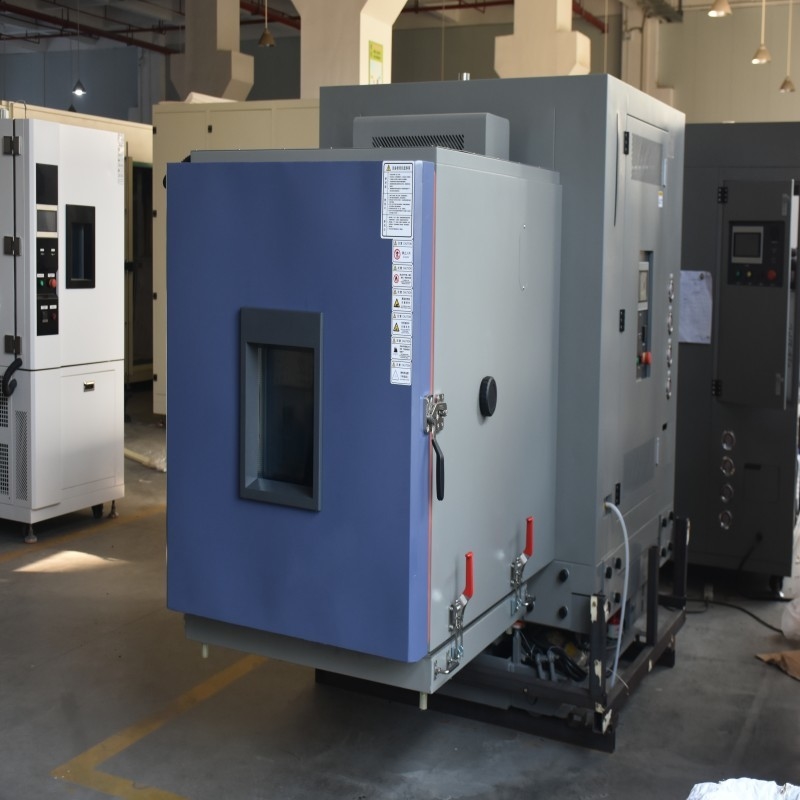

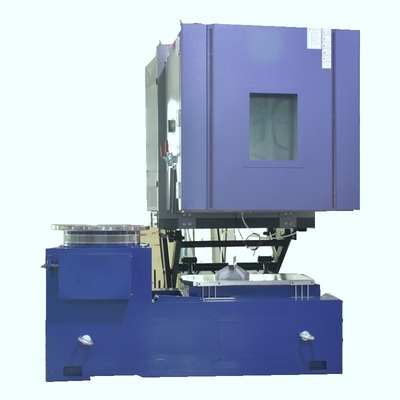

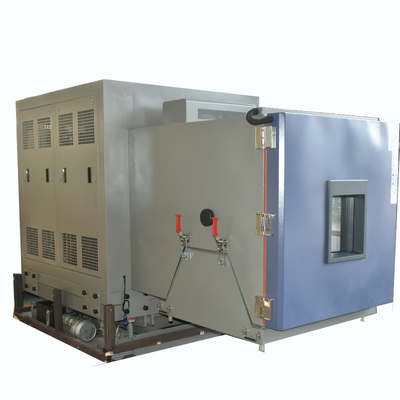

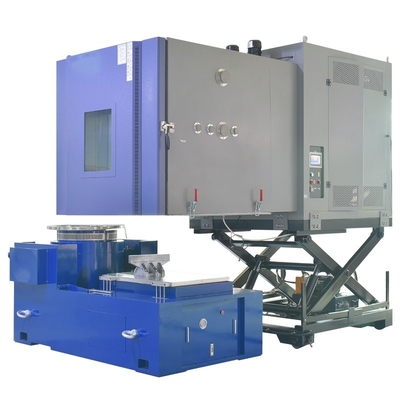

Máquina de ensayo de vibración de eje múltiple de cámara de ensayo de vibración conforme a la norma MIL-STD

Nombre De La Marca:	PRECISION
Número De Modelo:	VTHC-225
MOQ:	1
Precio:	$6000
Condiciones De Pago:	T/T
Capacidad De Suministro:	10/mes

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

China.

Certificación:

ISO

El desplazamiento:

100 mmp-p

Velocidad:

2.0m/s

Aceleración máxima:

100 gramos

rango de temperatura:

-40°C a +150°C

Rango de humedad:

el 10% al 95%

fuerza de choque:

6 000 kg.f.

Fuerza de vibración:

3000kg.f

Dimensión:

100 x 100 x 100 cm

Detalles de empaquetado:

Embalaje estándar para la exportación

Capacidad de la fuente:

10/mes

Resaltar:

Cámara de ensayo de vibración conforme a la norma MIL-STD

Cámara de ensayo de vibración de varios ejes

Máquina de ensayo de vibración de varios ejes

Descripción de producto

Las cámaras de ensayo de vibración estándar conforme a las normas MIL-STD 810, 781 y 883

En los mundos exigentes de los militares y aeroespaciales, donde la fiabilidad de los equipos no es negociable, nuestras cámaras de prueba de vibración estándar MIL-STD son un ejemplo de precisión y cumplimiento.Diseñado para cumplir con los rigurosos requisitos de MIL - STD 810, 781 y 883, estas cámaras desempeñan un papel crucial para garantizar que el hardware y los componentes puedan resistir las condiciones de vibración más duras.

Capacidades avanzadas de simulación de vibraciones

Amplio rango de frecuencia- ¿ Qué?

Nuestras cámaras de prueba que cumplen con MIL-STD pueden generar vibraciones en un amplio rango de frecuencia, generalmente de 5Hz a 2000Hz.Este amplio espectro permite la simulación de una amplia gama de escenarios de vibraciónLas vibraciones de baja frecuencia de alrededor de 5 - 50 Hz pueden imitar las vibraciones durante el transporte en camiones o el funcionamiento de los motores.Las frecuencias más altas de hasta 2000 Hz pueden reproducir las vibraciones de las máquinas de alta velocidadLa capacidad de cubrir un rango de frecuencias tan amplio garantiza que todos los tipos de equipos militares y aeroespaciales,desde vehículos de gran escala hasta componentes electrónicos de pequeña escala, puede ensayarse en condiciones de vibración pertinentes.

Control preciso de la amplitud- ¿ Qué?

La amplitud de vibración es un parámetro crítico en las pruebas de MIL-STD.con capacidad de ajuste según los requisitos específicos de cada norma y ensayoYa sea un componente microelectrónico delicado que requiere una prueba de vibración de baja amplitud o un componente de vehículo militar robusto que puede soportar vibraciones de alta amplitud,Nuestro sistema puede calibrarse en consecuenciaEsta precisión en el control de la amplitud asegura que los resultados de las pruebas reflejen con precisión el rendimiento del equipo bajo niveles reales de estrés por vibración.

Pruebas de vibración de varios ejes- ¿ Qué?

Los equipos militares y aeroespaciales a menudo experimentan vibraciones de múltiples direcciones simultáneamente.Esta capacidad multi-eje proporciona una simulación más realista de los patrones de vibración complejos que el equipo encuentra en el uso realPor ejemplo, los sistemas de aviónica de una aeronave pueden experimentar vibraciones verticales durante el despegue y el aterrizaje (eje Z), vibraciones horizontales durante la aceleración y la desaceleración (eje X),y vibraciones laterales durante las curvas (eje Y)Al aplicar vibraciones a lo largo de estos múltiples ejes, nuestras cámaras pueden evaluar de manera integral la integridad estructural y el rendimiento de los equipos bajo condiciones de vibración reales.

Parámetros técnicos

Especificaciones del agitador

Fuerza sinusoidal/ aleatoria/ de choque	1,100 kgf/1,100 kgf/2.200 kgf	Masa de las armaduras	11 kg de peso
Rango de frecuencia	Entre 5 y 3.000 Hz	Tamaño de las entradas (estándar)	M8
Se aplicará el método siguiente:	51 mm/ 51 mm	Puntos de fijación de carga (norma)	17
Velocidad máxima	2.0 m/s	Eje de empuje de frecuencia natural	3 Hz
La velocidad máxima de aceleración	100/60 g	Mac Soporte de carga vertical	300 kg de peso
Diámetro del blindaje	Las demás:	Campo de desplazamiento @ 152 mm por encima de la mesa	Se aplicarán las siguientes medidas:
Frecuencia de resonancia fundamental	2,500 Hz (nominal) ± 5%	Dimensión LxWxH	Las medidas de ensayo se aplicarán a las medidas de ensayo de las demás categorías de vehículos.
Momento de vuelco del blindaje permitido	300 Nm	Peso (no enjaulado)	1.000 kg

Especificaciones del amplificador de potencia PA10K		Especificaciones del soplador
Capacidad de producción nominal	10 kVA	El poder	4 kW
Proporción de señal a ruido	≥ 65 dB	Flujo de aire	0.38 m3/s
Eficiencia del amplificador	≥ 90%	Presión del aire	0 048 kgf/cm2
Protección del sistema	El número de	Diámetro del conducto de aire/longitud	120/4000 mm
Dimensión (sin encasillado) LxWxH	610 mmx900 mmx 1,550 mm, pero no más de 5 mm	Dimensión (sin encasillado) LxWxH	610 mmx750 mmx1.450 mm, pero no más de 610 mm
Peso (no enjaulado)	400 kg de peso	Peso (no enjaulado)	120 kilos

La Cámara	Dimensiones (mm)
Capacidad	512L
Dimensiones de la cámara interior	800 × 800 × 800 mm (ancho W × profundidad D × altura H mm)
Rango de temperatura	-40°C ≈ + 150°C
Tasa de enfriamiento	+20°C~-40°C Promedio en todo el rango: 2°C/min
Rango de humedad	20%RH 98%RH
Las dimensiones generales	1200×2500×1500 (ancho en W × profundidad en D × altura en H mm), excluidas las dimensiones de la mesa de elevación
Peso	1500 kg de peso

Aplicaciones en el sector militar y aeroespacial

Pruebas de equipos militares- ¿ Qué?

En el ejército, una amplia gama de equipos son probados usando nuestras cámaras de prueba de vibración conformes con MIL - STD. Esto incluye dispositivos de comunicación, sistemas de armas y vehículos militares.Dispositivos de comunicación, como las radios y los terminales de comunicación por satélite, deben funcionar de manera fiable en todas las condiciones ambientales, incluidas las de vibraciones intensas.Al someter estos dispositivos a pruebas de vibración en nuestras cámarasLos sistemas de armas, tales como los sistemas de guía de misiles y los componentes de armas de fuego,También se prueban para garantizar su exactitud y fiabilidad frente a las vibraciones.Los vehículos militares, incluyendo tanques, vehículos blindados y camiones, son probados para mejorar su integridad estructural y el rendimiento de sus sistemas a bordo.

Validación del componente aeroespacial- ¿ Qué?

En la industria aeroespacial, los componentes como los sistemas de aviónica, los componentes del tren de aterrizaje y las piezas del motor se prueban en nuestras cámaras conformes con MIL-STD.que son críticos para la operación de las aeronavesNuestras cámaras de ensayo pueden simular las condiciones de baja temperatura a gran altitud,así como las intensas vibraciones durante el despegue.Esto ayuda a los fabricantes aeroespaciales a garantizar la seguridad y fiabilidad de sus componentes de aeronaves.Los componentes del tren de aterrizaje y las partes del motor también se prueban para garantizar su durabilidad y rendimiento bajo vibraciones y cargas extremas que experimentan durante las operaciones de las aeronaves.- ¿ Por qué?

Si usted está en la industria militar o aeroespacial y está buscando una solución confiable de prueba de vibración compatible con MIL - STD, nuestras cámaras de prueba de vibración estándar MIL - STD son la opción ideal.Póngase en contacto con nosotros hoy para discutir sus requisitos de prueba específicos y permítanos ayudarle a garantizar la calidad y fiabilidad de su equipo.
