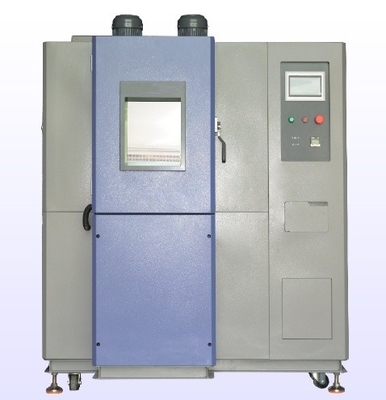

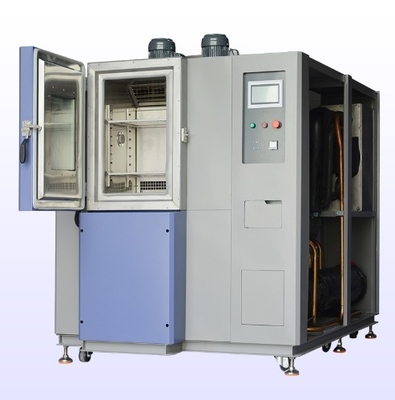

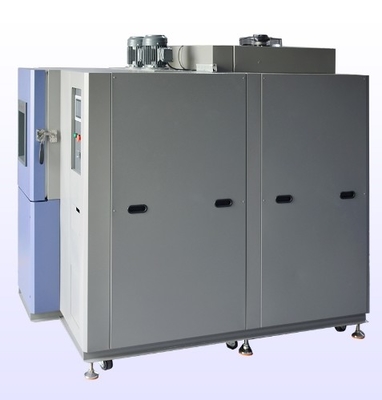

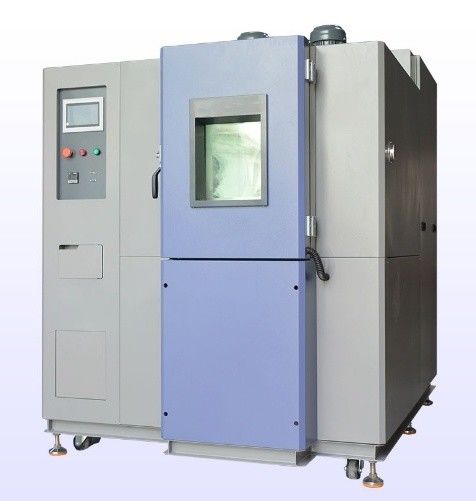

Cámara de ciclo térmico de velocidad rápida de control preciso para componentes de equipos de armas

1Nombre y finalidad del producto

2Características del producto

Capacidad de ciclo térmico ultrarrápido

• Rampas de alta velocidad
  • La cámara personalizada es capaz de lograr tasas de cambio de temperatura extremadamente rápidas, que generalmente oscilan entre 20 °C/min y 150 °C/min.Esta rampa de alta velocidad es esencial para simular con precisión los escenarios del mundo real donde los componentes de los equipos de armas experimentan fluctuaciones repentinas de temperaturaPor ejemplo, cuando un misil es lanzado desde una zona de almacenamiento en frío hacia la atmósfera caliente durante el vuelo, los componentes deben adaptarse rápidamente a los cambios de temperatura.La capacidad de controlar con precisión la velocidad de cambio de temperatura permite pruebas fiables de las respuestas de los componentes a tales transientes térmicos.
• Amplio rango de temperaturas
  • El rango de temperatura de la cámara personalizada se extiende de - 60 °C a + 250 °C.Este amplio rango abarca las condiciones de temperatura extremas que los componentes de los equipos de armas pueden encontrar en diferentes aplicaciones militares.En las operaciones de clima frío, los componentes pueden estar expuestos a temperaturas inferiores a cero durante largos períodos.mientras están en escenarios de combate de alta intensidad o durante el funcionamiento de ciertas armas de alta energía, los componentes pueden alcanzar temperaturas muy altas.La capacidad de la cámara para alcanzar estas temperaturas extremas permite pruebas integrales del rendimiento de los componentes en todo el espectro de condiciones térmicas relevantes.

Control preciso de la temperatura

• Regulación exacta de la temperatura
  • A pesar del rápido ciclo térmico, la cámara personalizada mantiene un alto nivel de precisión de temperatura, generalmente dentro de ± 0,1 °C.Esta precisión es crucial ya que incluso la más mínima variación de temperatura puede tener un impacto significativo en el rendimiento de los componentes del equipo de armasPor ejemplo, en los componentes electrónicos utilizados en los sistemas de orientación, pequeños cambios de temperatura pueden afectar a la precisión de los sensores y al rendimiento de los microprocesadores.Al garantizar una regulación precisa de la temperatura, los resultados de los ensayos son fiables y consistentes, lo que permite un análisis significativo del comportamiento de los componentes en diferentes ciclos térmicos.
• Distribución uniforme de la temperatura
  • El interior de la cámara personalizada está diseñado para proporcionar una distribución uniforme de la temperatura en todo el volumen de ensayo.con una capacidad de transmisión de calor superior a 20 W,, trabajan en conjunto para garantizar que la variación de temperatura dentro de la cámara es típicamente de ± 0,5 °C. Esta uniformidad es esencial para ensayos precisos,especialmente cuando se trata de componentes de forma compleja o de gran tamaño.Asegura que todas las partes del componente del equipo del arma estén expuestas a las mismas condiciones de temperatura, eliminando cualquier sesgo en los resultados de las pruebas.

Perfiles de prueba personalizables

• Ciclos térmicos programables
  • Los operadores tienen la flexibilidad de crear perfiles de ensayo altamente personalizables que simulan escenarios complejos y realistas de transición térmica.Estos perfiles pueden incluir múltiples ciclos de cambios rápidos de temperatura, saltos bruscos de temperatura o aumento gradual de la temperatura, según las necesidades específicas del componente a probar.un perfil de prueba puede diseñarse para imitar los cambios de temperatura que experimenta un cañón de arma de fuego durante una secuencia de disparo continua, incluido el estado de frío inicial, el calentamiento rápido durante la cocción y el enfriamiento posterior.
  • La capacidad de programar estos perfiles de prueba personalizados permite una evaluación más completa del rendimiento de los componentes en condiciones reales.Permite a los fabricantes identificar posibles problemas que puedan surgir durante el uso real y desarrollar estrategias para abordarlos, como mejorar la resistencia al calor de los materiales o mejorar la gestión térmica del componente.
• Componente - Personalización específica
  • La cámara se puede personalizar para adaptarse a las dimensiones y requisitos específicos de diferentes componentes de equipos de armas.Se pueden diseñar accesorios y soportes especializados para mantener los componentes en su lugar durante el ensayoPor ejemplo, para un cañón de arma de fuego largo y delgado,se puede usar un dispositivo diseñado a medida para sostenerlo horizontalmente y asegurar una distribución uniforme de la temperatura a lo largo de su longitudAdemás, la cámara puede estar equipada con sistemas de monitorización diseñados a medida para medir los parámetros de rendimiento clave de los componentes, tales como tensión, deformación, conductividad eléctrica,y propiedades mecánicas, durante los ensayos de ciclo térmico.

Características de seguridad

• Protección contra la sobre-temperatura
  • La cámara personalizada está equipada con sistemas avanzados de protección contra la sobre-temperatura.el sistema apaga automáticamente los elementos de calefacción o refrigeración para evitar daños a los componentes del equipo de armas y a la propia cámaraEsta característica garantiza la seguridad del proceso de prueba y protege a los equipos militares valiosos de ser destruidos debido al sobrecalentamiento.
• Medidas de seguridad eléctrica y mecánica
  • Dada la naturaleza de los componentes del equipo de armas, que a menudo involucran electrónica de alto voltaje y piezas mecánicas de trabajo pesado,la cámara está diseñada con estrictas medidas de seguridad eléctrica y mecánicaEsto incluye la correcta puesta a tierra, protección contra el exceso de corriente, protección contra cortocircuito y salvaguardas mecánicas para evitar accidentes durante la carga y descarga de componentes.Estos elementos de seguridad protegen a los operadores de posibles peligros y garantizan el funcionamiento fiable de la cámara de ensayo y de los componentes sometidos a ensayo..
• Compatibilidad a prueba de explosión y medio ambiente peligroso
  • Algunos componentes del equipo de armas pueden contener materiales explosivos o inflamables, o pueden necesitar ser probados en entornos con peligros potenciales.La cámara personalizada está diseñada para ser a prueba de explosiones y compatible con entornos peligrososEstá construido con materiales resistentes a las explosiones y sus sistemas eléctricos están diseñados para evitar la ignición de sustancias inflamables.la cámara puede estar equipada con sistemas de detección y ventilación de gases para garantizar un entorno de ensayo seguro en caso de liberación de gases peligrosos..

Funcionamiento y monitoreo fáciles de usar

• Interfaz de control intuitivo
  • La cámara personalizada está equipada con una interfaz de control intuitiva que simplifica el proceso de operación.como las tasas de cambio de temperaturaTambién proporciona una visualización clara del estado actual de la prueba, incluida la temperatura real, el tiempo de prueba transcurrido y cualquier mensaje de error.El diseño fácil de usar garantiza que incluso los operadores con experiencia técnica limitada puedan realizar pruebas eficientes en componentes de equipos de armas.
• Monitoreo y control remotos
  • Muchos modelos de cámara personalizada ofrecen capacidades de monitoreo y control remoto.ya que permite que los ensayos se realicen de manera segura y controlada.El personal militar puede monitorear el progreso de las pruebas y ajustar los parámetros de las pruebas desde un lugar remoto, como un centro de comando o un laboratorio seguro.Esto es especialmente útil para pruebas a largo plazo o cuando se trata de componentes que pueden presentar riesgos potenciales durante la prueba.La monitorización y el control remotos permiten intervenir oportunamente en caso de cualquier problema, garantizando el funcionamiento suave y eficiente del proceso de prueba.

3. Parámetros específicos

• Modelo	El FC-150	El FC-270	El FC-456	El FC-1000
  Dimensiones interiores (W x D x H) mm	50 x 75 x 60	60 x 90 x 50	80 x 95 x 60	100 x 100 x 100
  Dimensión exterior (W x D x H) mm	105 x 181 x 140	115 x 200 x 165	Se trata de una muestra de las características de los productos.	154 x 202 x 176
  Material interno	# 304 Acero inoxidable
  Material externo	Acero inoxidable #304 revestido en polvo
  Rango de temperatura	+ 150 °C ~ - 70 °C
  Resolución de temperatura en °C	0.01
  Estabilidad a temperatura en °C	± 03
  Temperatura alta en °C	100	100	100	100
  Tiempo de calentamiento (minutos)	20	30	30	30
  Baja temperatura	0, -40, -70	0, -40, -70	0, -40, -70	0, -40, -70
  Tiempo de enfriamiento (minutos)	20, 50, 70	20, 50, 70	20, 50, 70	20, 50, 70
  Sistema de circulación del aire	Sistema de convección mecánica
  Sistema de refrigeración	Compresores, evaporadores de aletas y condensadores de gas importados
  Sistema de calefacción	Sus304 Calentador de alta velocidad de acero inoxidable
  El controlador	Panel táctil
  Requisitos de energía eléctrica	3 fases 380V ± 10% 50/60 Hz
  Dispositivo de seguridad	Ventana de vidrio, agujero de ensayo de 50 mm, lámpara de indicación de acción, iluminación de caja, estante intercalado* 2 unidades, protección de la carga del sistema de circuito, protección de la carga del compresor, protección de la carga del sistema de control,protección de la carga del sistema de calefacción, protección contra la sobrecarga de temperatura, luz indicadora de averías

4. Funciones del producto

• Evaluación del rendimiento
  • Al someter los componentes del equipo de armas a ciclos térmicos rápidos, la cámara personalizada ayuda a evaluar su rendimiento en condiciones dinámicas.PrecisiónPor ejemplo, en un sistema de guía de misiles, los cambios rápidos de temperatura pueden afectar el rendimiento de los sensores de navegación inercial y los sistemas de comunicación.Al medir estos parámetros, los fabricantes pueden comprender cómo se ve afectado el rendimiento de los componentes y realizar mejoras para mejorar su eficacia general.
• Pruebas de fiabilidad
  • La cámara personalizada se puede utilizar para probar la fiabilidad de los componentes del equipo de armas bajo ciclos térmicos rápidos.La exposición repetida a variaciones extremas de temperatura puede causar tensiones en las estructuras internas de los componentes, como las aleaciones metálicas en los cañones de las armas de fuego, los circuitos electrónicos en los dispositivos de puntería y los sellos en las unidades de almacenamiento de municiones.Al someter los componentes a múltiples ciclos de cambios de temperatura, los fabricantes pueden identificar puntos débiles potenciales y mejorar la durabilidad de los componentes.Esto ayuda a asegurar que los componentes puedan soportar los rigores del uso a largo plazo en situaciones de combate sin fallas..
• Análisis de la gestión térmica
  • Una gestión térmica eficaz es crucial para el rendimiento y la vida útil de los componentes de los equipos de armas.La cámara personalizada permite a los fabricantes analizar el comportamiento térmico de estos componentes bajo diferentes escenarios de ciclo térmicoAl controlar la distribución de temperatura dentro de los componentes y las características de disipación de calor, pueden optimizar el sistema de gestión térmica, como mejorar el diseño del disipador de calor,mejora de los materiales aislantesEsto ayuda a reducir el impacto de la temperatura en el rendimiento de los componentes y a prolongar su vida útil.
• Pruebas de compatibilidad
  • En un sistema de armas, varios componentes deben trabajar juntos armoniosamente.Por ejemplo, la integración de un nuevo sistema electrónico de orientación con un arma de fuego existente.Al someter estos componentes a ciclos térmicos rápidos, los fabricantes pueden garantizar que puedan mantener un funcionamiento estable y una funcionalidad adecuada cuando están expuestos a diferentes condiciones de temperatura.Esto ayuda a prevenir problemas de compatibilidad que podrían conducir a fallas del sistema o a una reducción de la eficacia en situaciones de combate..

5Producción y control de calidad

• Proceso de fabricación estricto
  • La fabricación de la cámara de ciclo térmico de velocidad rápida a medida sigue estrictos procedimientos de control de calidad.desde el cuerpo de la cámara y los materiales aislantes hasta los sensores de temperatura, electrónica de control y sistemas de circulación de aire, proviene de proveedores confiables y se somete a una inspección y pruebas exhaustivas.
  • El proceso de montaje se lleva a cabo por técnicos altamente cualificados en un entorno limpio y controlado.La cámara se calibra y verifica en múltiples etapas durante la producción para garantizar su exactitud y rendimientoEsto incluye probar el sistema de control de temperatura, el funcionamiento de la circulación de aire y la funcionalidad de todas las características de seguridad.
• Certificación y validación de la calidad
  • Nuestra cámara de ciclo térmico de velocidad rápida personalizada ha obtenido certificados de calidad relevantes, como estándares ISO para equipos de prueba ambiental y estándares específicos de la industria militar.También ha sido validado por laboratorios de pruebas militares independientes para garantizar que cumple con los estrictos requisitos del ejército y proporciona resultados de pruebas precisos y confiables..
  • Actualizamos y mejoramos continuamente nuestro producto basándonos en los últimos avances tecnológicos y requisitos militares.Esto asegura que nuestra cámara de ciclo térmico de velocidad rápida personalizada permanezca a la vanguardia de la tecnología de prueba de componentes de equipos de armas.

6Áreas de aplicación e historias de éxito

• Desarrollo del componente de misiles
  • Una agencia militar de investigación y desarrollo estaba desarrollando un nuevo misil de largo alcance.Los componentes del sistema de guía del misil fueron probados en la cámara de ciclo térmico de velocidad rápida para evaluar su rendimiento bajo cambios rápidos de temperatura.Las pruebas revelaron que la microelectrónica del sistema de guía era propensa a fallas a altas temperaturas.la agencia mejoró el diseño de disipación de calor y seleccionó componentes electrónicos más resistentes al calorEl nuevo sistema de guía pasó todas las pruebas posteriores y proporcionó una navegación más precisa, incluso bajo las condiciones de temperatura extrema experimentadas durante el vuelo del misil.
• Optimización del cañón de las armas de fuego
  • Un fabricante de armas de fuego buscaba mejorar la durabilidad y el rendimiento de los cañones de sus armas de fuego.Los barriles fueron probados en la cámara personalizada para simular la tensión térmica que experimentarían durante el disparo continuoLas pruebas mostraron que los barriles eran propensos a la deformación y el desgaste a altas temperaturas.Los barriles actualizados superaron todas las pruebas y proporcionaron una mayor precisión y una mayor vida útil, incluso en condiciones de fuego intenso.
• Prueba de compatibilidad de gafas de visión nocturna
  • Una unidad militar estaba integrando un nuevo sistema de gafas de visión nocturna con su armamento existente.Las gafas de visión nocturna y los componentes del arma fueron probados en la cámara de ciclo térmico de velocidad rápida personalizada para evaluar su compatibilidad bajo cambios rápidos de temperaturaLas pruebas identificaron algunos problemas de interferencia eléctrica entre las gafas y los sistemas eléctricos del arma a bajas temperaturas.La unidad trabajó con los fabricantes para ajustar los parámetros eléctricos y añadir medidas de protecciónEl sistema integrado superó todas las pruebas y proporcionó capacidades confiables de objetivo nocturno, incluso en condiciones climáticas frías.
