Sistemas de pruebas electrodinámicos de la vibración

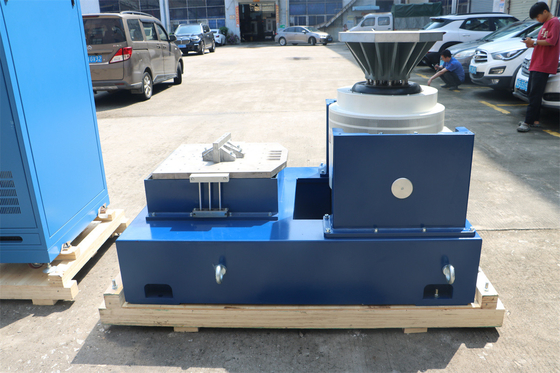

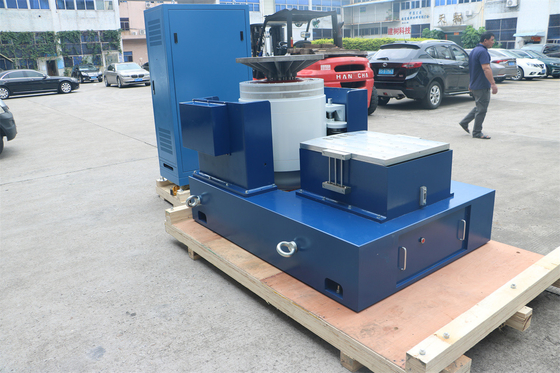

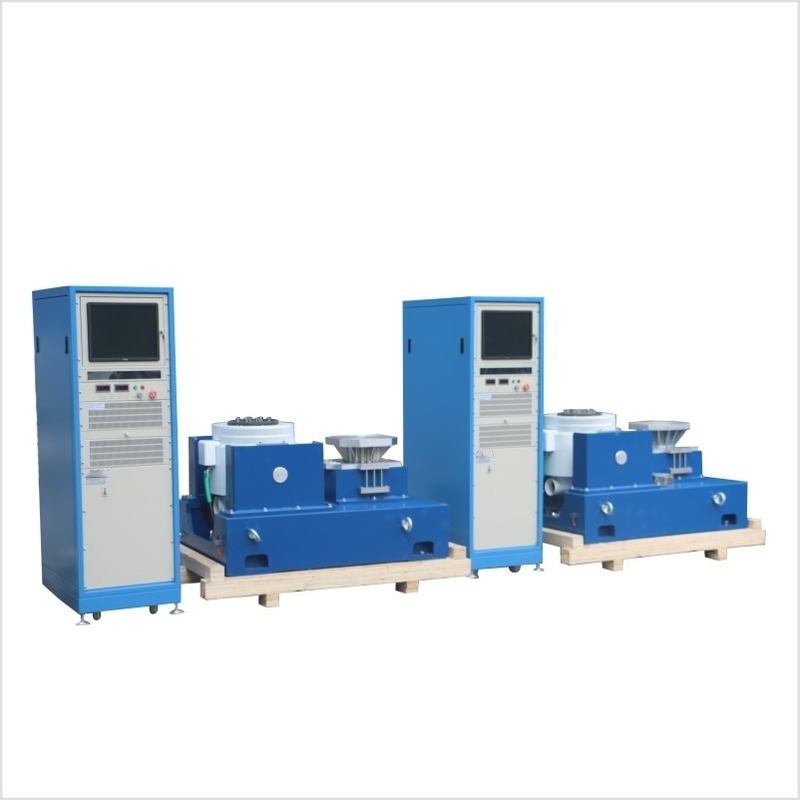

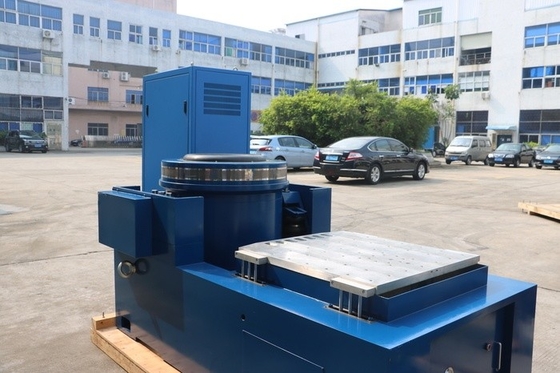

Máquina de prueba de vibración personalizada para el componente electrónico de defensa Mil-Std-202g

Nombre De La Marca:	PRECISION
Número De Modelo:	VTS-20
MOQ:	1
Precio:	$6000
Condiciones De Pago:	T/T
Capacidad De Suministro:	100 al mes

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

China.

Certificación:

Apoyo personalizado:

OEM y ODM

Fuerza SINE:

20 kN

fuerza al azar:

20 kN

fuerza de choque:

40KN

Rango de frecuencia:

Entre 1 y 3000 Hz

El desplazamiento:

76 mm

Velocidad:

2.0

Tamaño de la tabla:

Las demás medidas de seguridad

Detalles de empaquetado:

Embalaje estándar para la exportación

Capacidad de la fuente:

100 al mes

Resaltar:

Máquina de ensayo de vibración de componentes electrónicos

Máquina de prueba de vibración personalizada

Máquina de ensayo de vibración Mil-Std-202g

Descripción de producto

Máquina de prueba de vibración para componentes electrónicos y eléctricos de defensa

En el sector de la defensa, la fiabilidad y el rendimiento de los componentes electrónicos y eléctricos no son negociables.desde dispositivos de comunicación y sistemas de radar hasta unidades de control de armasEl estándar MIL-STD-202G establece directrices estrictas para las pruebas ambientales de estos componentes, siendo la prueba de vibración un aspecto crucial.Una máquina de ensayo de vibración diseñada para cumplir con esta norma es un activo indispensable para garantizar la calidad y la durabilidad de los componentes electrónicos y eléctricos de defensa.- ¿ Qué?

1La importancia de las pruebas de vibración en componentes electrónicos y eléctricos de defensa- ¿ Qué?

Resistiendo ambientes operativos difíciles- ¿ Qué?

Los componentes electrónicos y eléctricos de defensa se despliegan en algunos de los entornos más desafiantes de la Tierra.una aeronave que experimenta vibraciones de alta frecuencia durante el vuelo, o un buque naval que soporte las vibraciones constantes de sus motores, estos componentes deben mantener su funcionalidad.Las pruebas de vibración tienen como objetivo replicar estos escenarios de vibración del mundo real en un entorno controlado de laboratorio.Al someter los componentes a una serie de vibraciones, los fabricantes pueden identificar posibles debilidades en el diseño, como conexiones sueltas, placas de circuito frágiles,o el montaje incorrecto de los componentesEsto permite realizar mejoras en el diseño, asegurando que los componentes puedan resistir las vibraciones que encontrarán en su uso previsto, reduciendo el riesgo de fallas en el campo.- ¿ Qué?

Garantizar la integridad del sistema y el éxito de la misión- ¿ Qué?

La integridad de los sistemas de defensa está directamente relacionada con la fiabilidad de sus componentes.Un mal funcionamiento de un componente electrónico o eléctrico en un sistema de defensa crítico puede conducir al fracaso de la misión., poniendo en peligro la vida del personal militar.un fallo en el componente de comunicación de una aeronave militar durante una misión puede interrumpir la comunicación con el control de tierra y otras aeronavesLas pruebas de vibración ayudan a asegurar que todos los componentes de un sistema de defensa, desde la resistencia más pequeña hasta la placa de circuito más compleja,permanecer intacto y funcional bajo vibraciónAl adherirse al estándar MIL-STD-202G para pruebas de vibración, los fabricantes pueden proporcionar componentes que cumplan con los estándares de alta calidad y seguridad requeridos en la industria de defensa.dar confianza a los comandantes militares en el rendimiento de sus equipos.- ¿ Qué?

2Comprender el estándar MIL-STD-202G para pruebas de vibración- ¿ Qué?

Requisitos clave de la norma- ¿ Qué?

La norma MIL-STD-202G describe los requisitos específicos para la prueba de vibración de los componentes electrónicos y eléctricos de defensa.niveles de amplitudEl rango de frecuencia se extiende típicamente de unos pocos hertzios a varios miles de hertzios.que cubre todo el espectro de vibraciones que estos componentes pueden experimentar en diferentes aplicaciones de defensaLos niveles de amplitud, medidos en términos de aceleración (g), son cuidadosamente calibrados para simular la intensidad de las vibraciones en escenarios del mundo real.Los componentes utilizados en el sistema de aviónica de un helicóptero pueden requerir diferentes niveles de amplitud en comparación con los utilizados en un sistema de radar basado en tierraLa duración del ensayo también está claramente definida, asegurando que los componentes estén expuestos a vibraciones suficientes para evaluar con precisión su durabilidad a largo plazo.- ¿ Qué?

Estandarización para la industria de la defensa- ¿ Qué?

Esta norma desempeña un papel crucial en la estandarización del proceso de pruebas de vibración en toda la industria de defensa.Proporciona un marco común para que los fabricantes evalúen el rendimiento de sus componentesAl adherirse al estándar MIL-STD-202G, los fabricantes pueden comparar el rendimiento de diferentes modelos y diseños de componentes, lo que facilita la identificación de áreas de mejora.También ayuda a garantizar que los componentes de diferentes fabricantes cumplan con un nivel de calidad consistente., que es esencial para la integración de componentes en sistemas de defensa complejos.- ¿ Qué?

3Cómo funciona la máquina de prueba de vibración- ¿ Qué?

Principio de funcionamiento de la máquina de ensayo de vibración- ¿ Qué?

Una máquina de prueba de vibración para componentes de defensa suele operar en un principio electrodinámico o hidráulico.se aplica una corriente eléctrica a una bobina móvil suspendida en un campo magnéticoDe acuerdo con la regla de la mano izquierda de Fleming, esto crea una fuerza que hace que la bobina se mueva.que luego vibra el componente colocado en élLa máquina de prueba de vibración puede generar una amplia gama de frecuencias y amplitudes de vibración ajustando la corriente eléctrica y las características del campo magnético.En sistemas hidráulicosEl flujo y la presión del fluido hidráulico se controlan para producir el perfil de vibración deseado.- ¿ Qué?

Componentes de la máquina de ensayo de vibración- ¿ Qué?

La máquina de ensayo de vibración consta de varios componentes clave: la plataforma de ensayo es la superficie en la que se monta el componente de defensa.Está diseñado para ser muy rígido y plano para garantizar una transferencia uniforme de vibraciones a la muestra de ensayo.La fuente de energía, ya sea un amplificador de energía eléctrica en un sistema electrodinámico o una bomba hidráulica en un sistema hidráulico, proporciona la energía necesaria para generar las vibraciones.El controlador es el cerebro del sistema., que permite a los operadores establecer los parámetros de vibración deseados, como la frecuencia, la amplitud y la duración del ensayo.se utilizan sensores como acelerómetros para medir los niveles reales de vibración de la plataforma de ensayo.Estos sensores proporcionan retroalimentación al controlador, lo que permite ajustes en tiempo real para garantizar que el perfil de vibración permanezca dentro de los límites especificados del estándar MIL-STD-202G.- ¿ Qué?

4Características de rendimiento de la máquina de ensayo de vibración conforme con MIL-STD-202G- ¿ Qué?

Control de vibración de alta precisión- ¿ Qué?

Para cumplir con el estándar MIL - STD - 202G, la máquina de prueba de vibración debe ofrecer un control de vibración de alta precisión.con una precisión de frecuencia a menudo dentro de ±0.1%. La amplitud de las vibraciones también puede controlarse con precisión, con una precisión de amplitud normalmente dentro del ± 1%.Este nivel de precisión es crucial para garantizar que los resultados de los ensayos sean fiables y repetiblesPor ejemplo, al probar un módulo de comunicación militar de alto rendimiento,La máquina de ensayo de vibraciones deberá ser capaz de reproducir con precisión las vibraciones que encontrará en diferentes plataformas militares., lo que permite a los fabricantes evaluar con precisión su funcionamiento.- ¿ Qué?

Amplio rango dinámico- ¿ Qué?

La capacidad de cubrir un amplio rango dinámico es otra característica importante.Los componentes de defensa pueden experimentar vibraciones con amplitudes muy bajas en algunas situaciones y amplitudes extremadamente altas en otrasLa máquina de prueba de vibración debe ser capaz de generar vibraciones en este amplio rango.Debe ser capaz de simular las vibraciones suaves durante el funcionamiento normal de un dron de vigilancia, así como las vibraciones intensas durante el lanzamiento de un misilUn amplio rango dinámico garantiza que todos los escenarios de vibración posibles puedan probarse eficazmente.- ¿ Qué?

Construcción robusta y confiable- ¿ Qué?

Dada la naturaleza crítica de las aplicaciones de defensa, la máquina de prueba de vibración está construida con una construcción robusta y confiable.La plataforma de prueba y otros componentes mecánicos están hechos de materiales de alta resistencia como aluminio o acero para resistir las fuertes fuerzas generadas durante la prueba de vibraciónLos componentes eléctricos e hidráulicos, incluida la fuente de alimentación y el controlador, están diseñados para funcionar de forma continua en condiciones de alto estrés sin degradación.La máquina también está equipada con dispositivos de seguridad avanzados para proteger la muestra de ensayo y los operadores.Esta construcción robusta garantiza que la máquina de prueba de vibración pueda realizar miles de pruebas durante su vida útil sin un mantenimiento significativo.reducir el tiempo de inactividad y aumentar la eficiencia del proceso de ensayo.- ¿ Qué?

Fuerza sinusoidal/ aleatoria/ de choque	2,200 kgf/2.000 kgf/4.400 kgf	Masa de las armaduras	25 kilos
Rango de frecuencia	Entre 5 y 3.000 Hz	Tamaño de las entradas (estándar)	M10
Max. /Desplazamiento continuo p-p	Las demás:	El número de unidades de carga: puntos (norma)	21
Velocidad máxima	2.0 m/s	Eje de empuje de frecuencia natural	3 Hz
Max. seno/aceleración aleatoria	88/60 g	Apoyo de carga vertical máximo	400 kg de peso
Diámetro del blindaje	Cubiertas	Campo de desplazamiento @ 152 mm por encima de la mesa	Se aplicarán las siguientes medidas:
Frecuencia de Resonancia Fundamental	2,700 Hz (nominal) ± 5%	Dimensión LxWxH	1, 160 mm x 880 mm x 1,050 mm
Momento de vuelco del blindaje permitido	500 Nm	Peso (no enjaulado)	El peso total

5Aplicaciones de la máquina de prueba de vibración en componentes electrónicos y eléctricos de defensa- ¿ Qué?

Pruebas de componentes de la aviónica- ¿ Qué?

Los componentes de la aviónica de los aviones militares están sujetos a una amplia gama de vibraciones durante el vuelo.sistemas de navegaciónAl someter estos componentes a vibraciones que imitan las condiciones de vuelo, los fabricantes pueden garantizar su fiabilidad.Un ordenador de control de vuelo debe funcionar sin problemas incluso cuando el avión está experimentando turbulencias o durante maniobras de alta GLa máquina de prueba de vibraciones puede simular con precisión estas vibraciones, lo que permite a los fabricantes identificar y resolver cualquier problema potencial.- ¿ Qué?

Evaluación de la electrónica de misiles- ¿ Qué?

La electrónica de los misiles, incluidos los sistemas de guía, los mecanismos de combustión de la ojiva y los enlaces de comunicación, se prueban utilizando máquinas de prueba de vibración.Las vibraciones durante el lanzamiento de misiles y vuelo son extremadamente complejas.Esto ayuda a garantizar que la electrónica del misil pueda soportar el entorno de alto estrés y funcionar como se pretende.Por ejemplo., el sistema de guía de un misil necesita mantener su precisión incluso bajo las intensas vibraciones durante el lanzamiento.La máquina de ensayo de vibración puede proporcionar los perfiles de vibración necesarios para probar el rendimiento de estos componentes críticos.- ¿ Qué?

Aseguramiento de la calidad de la electrónica de defensa terrestre- ¿ Qué?

Los aparatos electrónicos de defensa basados en tierra, como los sistemas de radar, las torres de comunicación y los aparatos electrónicos de los vehículos militares, también requieren pruebas de vibración.La máquina de prueba de vibración se utiliza para probar componentes como las antenasAl someter a estos componentes a vibraciones similares a las experimentadas durante el transporte y la operación en terrenos accidentados, se consigue reducir el riesgo de que se produzcan cambios en el funcionamiento del motor.Los fabricantes pueden identificar y solucionar posibles defectos de diseñoPor ejemplo, una antena de un sistema de radar militar debe mantenerse estable y funcional incluso cuando el vehículo se mueve sobre terreno irregular.La máquina de prueba de vibración puede simular estas vibraciones para garantizar el rendimiento de la antena en tales condiciones.

- ¿ Qué?

6Conclusión- ¿ Qué?

La máquina de prueba de vibración conforme a MIL-STD-202G es una herramienta esencial en la industria de defensa para garantizar la fiabilidad y durabilidad de los componentes electrónicos y eléctricos.Simulando con precisión las vibraciones que estos componentes encuentran en aplicaciones de defensa del mundo real., permite a los fabricantes evaluar y mejorar sus productos. Con su control de vibración de alta precisión, amplio rango dinámico y construcción robusta,Este equipo juega un papel crucial en el desarrollo y la garantía de calidad de los sistemas de defensaYa sea probando componentes de aviónica, electrónica de misiles o electrónica de defensa terrestre,El uso de una máquina de prueba de vibración es un factor clave para mantener los altos estándares de calidad requeridos en la industria de defensa.Si su proyecto relacionado con la defensa requiere pruebas de vibración confiables para cumplir con el estándar MIL-STD-202G,Invertir en una máquina de prueba de vibración de alta calidad es una decisión estratégica que puede mejorar significativamente el rendimiento y la confiabilidad de sus productos de defensa.
