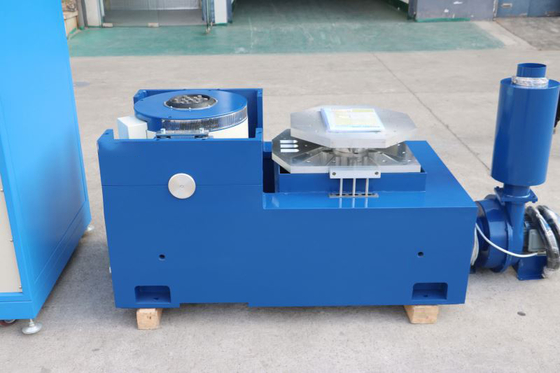

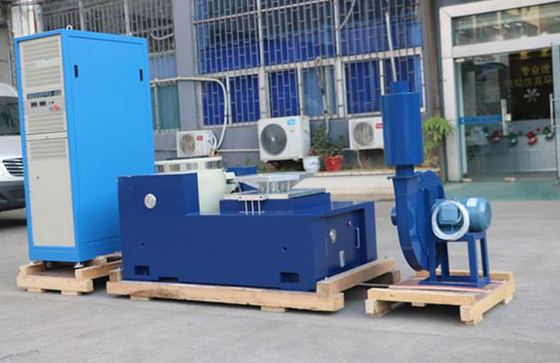

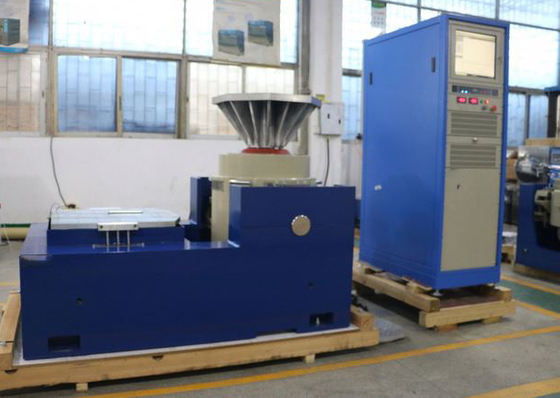

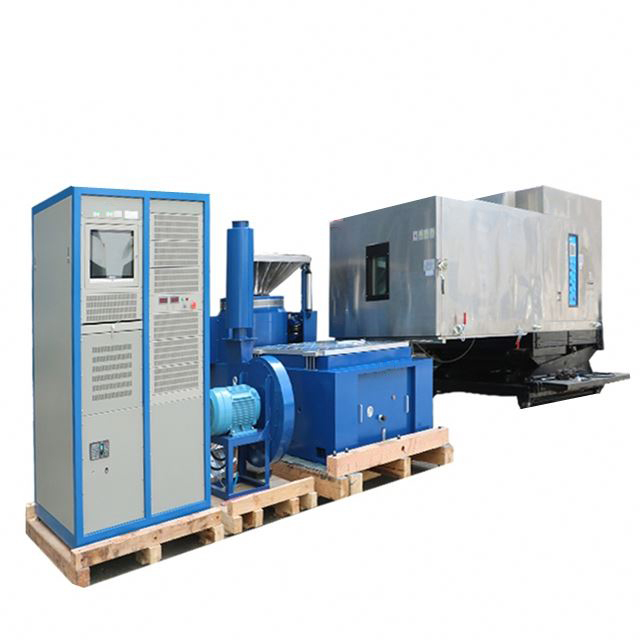

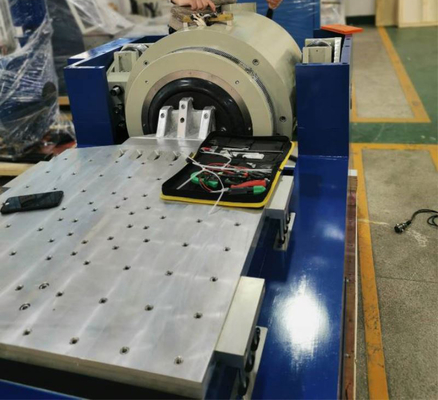

Sistema de vibración electrodinámico de 10 kN 1-3000 Hz para pruebas de electrónica

Sistemas de Vibración de Alta Frecuencia Rango de 5 Hz a 3 kHz para Pruebas Electrónicas

Nuestros Sistemas de Vibración de Alta Frecuencia están diseñados para cumplir con los exigentes requisitos de las pruebas electrónicas modernas. Con un amplio rango de frecuencia de 5 Hz a 3 kHz, estos sistemas están diseñados específicamente para simular los entornos vibratorios de alta frecuencia que pueden impactar críticamente a los componentes electrónicos sensibles. Al replicar con precisión las tensiones de fuentes como ventiladores, motores y piezas móviles de alta velocidad, nuestro equipo es una herramienta indispensable para identificar defectos latentes, descubrir resonancias ocultas y garantizar la fiabilidad inquebrantable de sus productos electrónicos.

Características Clave

• Rango de Alta Frecuencia Extendido: Capaz de generar vibraciones en un amplio espectro, desde el ruido de transporte de baja frecuencia hasta las tensiones operativas de alta frecuencia de hasta 3.000 Hz. Esto le permite identificar con precisión resonancias y problemas de fatiga en materiales, juntas de soldadura y componentes electrónicos.

• Agitador Electrodinámico de Precisión: Nuestros sistemas utilizan tecnología electrodinámica avanzada para una generación precisa, repetible y controlada de formas de onda de alta frecuencia con una estabilidad excepcional y una distorsión mínima.

• Capacidad de Vibración de Modo Dual: Realiza sin problemas tanto vibraciones sinusoidales de alta precisión para búsquedas de resonancia y análisis de fatiga, como vibraciones aleatorias complejas para simular entornos operativos de banda ancha del mundo real.

• Sistema de Control Digital Avanzado: Cuenta con un controlador potente e intuitivo con software especializado para programar y ejecutar secuencias de prueba exigentes.

• Adquisición de Datos Completa: Supervisa y registra continuamente los parámetros de prueba críticos (aceleración, desplazamiento, Densidad Espectral de Potencia (PSD), etc.), proporcionando información detallada y datos auditables para el análisis.

• Huella Compacta y Apta para Laboratorio: Diseñado con un tamaño optimizado y una salida de ruido mínima, lo que lo hace adecuado para entornos de laboratorio e I+D sin comprometer el rendimiento.

• Dispositivos de Prueba Personalizables: Nuestro equipo de ingeniería diseña y fabrica dispositivos específicos para aplicaciones que están optimizados para pruebas de alta frecuencia y el montaje seguro de diversos productos electrónicos.

Especificaciones Técnicas

• Fuerza Nominal Seno/Aleatorio/Choque: 1.100 kgf / 1.100 kgf / 2.200 kgf

• Rango de Frecuencia: 5–3.500 Hz

• Desplazamiento Máx./Continuo p-p: 51 mm / 51 mm

• Velocidad Máx.: 2,0 m/s

• Aceleración Máx. Seno/Aleatorio: 85g / 60g

• Diámetro del Rotor: 335 mm

• Frecuencia de Resonancia Fundamental: 3.000 Hz (nom) ±5%

• Masa del Rotor: 13 kg

• Tamaño de los Insertos (Estándar): M10

• Puntos de Fijación de Carga (Estándar): 25

• Frecuencia Natural - Eje de Empuje: <3 Hz

• Soporte de Carga Vertical Máx.: 300 kg

• Campo Parásito a 152 mm por encima de la mesa: ≤1mT (10 gauss)

• Dimensión (L x An x Al): 940 mm x 715 mm x 780 mm

• Momento de Vuelco del Rotor Permisible: 300 Nm

• Peso (Sin Embalaje): 1.000 kg

Aplicaciones

• Electrónica y Semiconductores: Calificación de placas de circuito impreso (PCB), circuitos integrados (IC), conectores y sensores para soportar entornos operativos de alta frecuencia.

• Electrónica de Consumo: Pruebas de durabilidad y fiabilidad de teléfonos inteligentes, portátiles, sistemas de audio y otros dispositivos con piezas móviles internas.

• Electrónica Automotriz: Evaluación de la fiabilidad de las ECU, pantallas y sensores expuestos a vibraciones de alta frecuencia del motor y el chasis.

• Aeroespacial y Defensa: Pruebas de aviónica, sensores y sistemas ópticos para el rendimiento en entornos de vuelo de alta frecuencia, como los cercanos a los motores a reacción o turbohélices.

• Dispositivos Médicos: Garantizar la fiabilidad de los dispositivos e instrumentos electrónicos críticos para la vida bajo vibraciones operativas.

• Análisis de Fallos e I+D: Descubrir fallos de diseño sutiles y defectos de fabricación que solo son detectables en condiciones específicas de alta frecuencia.

Beneficios

• Descubre Defectos Ocultos: Revela fatiga, microfisuras y problemas de conexión que a menudo solo son detectables a frecuencias más altas, lo que evita fallos costosos en el campo.

• Fiabilidad del Producto Mejorada: Garantiza que los componentes y sistemas funcionen de forma robusta en entornos operativos de alta frecuencia, lo que contribuye a la vida útil del producto a largo plazo.

• I+D Acelerada: Agiliza el ciclo de desarrollo al identificar problemas de forma temprana, minimizando rediseños y re-pruebas costosas.

• Información de Datos Completa: Genera datos precisos y repetibles cruciales para la optimización del diseño, la selección de materiales y los informes de validación robustos.

¿Listo para probar sus productos electrónicos contra los entornos de alta frecuencia más exigentes? Póngase en contacto con nuestros expertos hoy mismo para discutir sus requisitos para un Sistema de Vibración de Alta Frecuencia.
