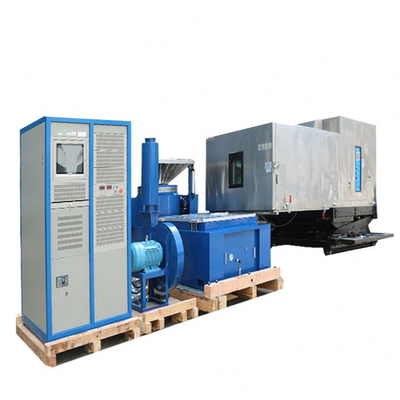

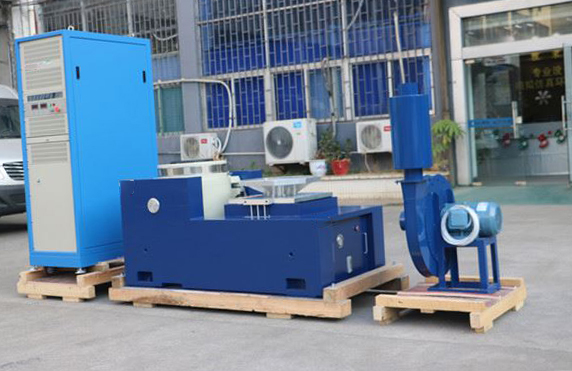

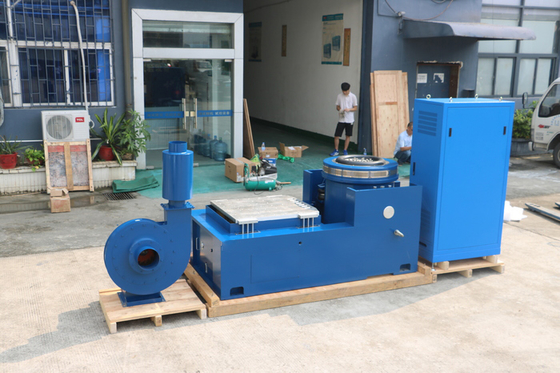

Sistema de prueba de vibración electrodinámica de 20 kN, rango de frecuencia de 1-3000 Hz

Máquina de ensayos de vibración para pruebas de fatiga Cumple con la norma IEC 60068-2-6

Nuestra Máquina de ensayos de vibración para pruebas de fatiga es un instrumento de precisión diseñado para cumplir con los exigentes requisitos de la norma de ensayo IEC 60068-2-6. Esta crucial norma internacional describe los métodos para evaluar la resistencia de un producto a la fatiga por vibración continua, de baja amplitud y alta frecuencia. Nuestro sistema proporciona una solución potente y precisa para que los ingenieros simulen años de vibración operativa en cuestión de horas, acelerando la validación de su producto y garantizando la durabilidad a largo plazo.

Características principales

• Cumplimiento con la norma IEC 60068-2-6: Totalmente configurado para ejecutar los procedimientos de ensayo específicos descritos en la norma IEC 60068-2-6. Esto incluye la generación de perfiles de vibración sinusoidal a varias frecuencias y amplitudes durante una duración definida para simular con precisión la fatiga acumulada.

• Sacudidor electrodinámico de alta precisión: Nuestro sacudidor utiliza tecnología electrodinámica avanzada para la generación precisa, repetible y controlada de vibraciones sinusoidales con una estabilidad excepcional y una distorsión mínima.

• Capacidad de duración de ensayo extendida: Diseñado para un funcionamiento continuo y a largo plazo, con componentes robustos construidos para la durabilidad y un mantenimiento mínimo en ciclos de ensayo de fatiga exigentes.

• Adquisición de datos completa: Supervisa y registra continuamente todos los parámetros críticos del ensayo (aceleración, desplazamiento, frecuencia), proporcionando información detallada y datos auditables para el análisis, la identificación de modos de fallo y los informes de cumplimiento.

• Precisión de grado de laboratorio: El controlador digital avanzado del sistema garantiza una precisión y estabilidad excepcionales, cruciales para generar las formas de onda precisas y repetibles necesarias para el análisis de fatiga.

• Interfaz fácil de usar: El panel de control intuitivo simplifica la programación de ensayos, la supervisión en tiempo real y la generación de informes, lo que facilita su uso en cualquier entorno de laboratorio.

• Dispositivos de ensayo personalizables: Nuestro equipo de ingeniería puede diseñar y fabricar dispositivos específicos para aplicaciones para montar de forma segura diversos productos, optimizando la transmisión de tensiones y garantizando la integridad del ensayo.

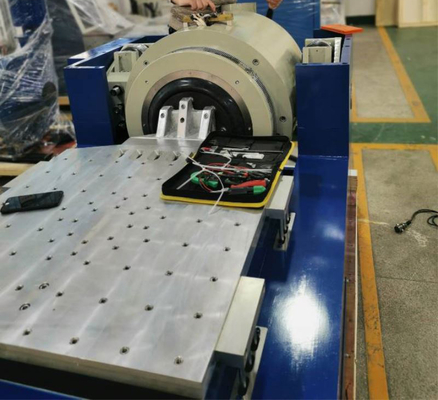

Especificaciones del sacudidor

• Fuerza nominal sinusoidal/aleatoria/de choque: 2.000 kgf / 2.000 kgf / 4.000 kgf

• Masa del inducido: 30 kg

• Rango de frecuencia: 5-2.800 Hz

• Tamaño de los insertos (estándar): M10

• Desplazamiento máximo/continuo p-p: 100 mm / 90 mm

• Puntos de fijación de la carga (estándar): 25

• Velocidad máxima: 1,8 m/s

• Frecuencia natural - Eje de empuje: <3 Hz

• Aceleración máxima sinusoidal/aleatoria: 65 g / 60 g

• Soporte de carga vertical máximo: 400 kg

• Diámetro del inducido: 340 mm

• Campo disperso a 152 mm por encima de la mesa: ≤1 mT (10 gauss)

• Frecuencia de resonancia fundamental: 2.400 Hz (nominal) ±5%

• Dimensiones (L x An x Al): 1.160 mm x 880 mm x 1.050 mm

• Momento de vuelco admisible del inducido: 500 Nm

• Peso (sin embalaje): 1.700 kg

Aplicaciones

• Electrónica y semiconductores: Identificación de la fatiga en las juntas de soldadura, las conexiones de alambre y otros componentes sensibles debido a las vibraciones operativas continuas.

• Componentes automotrices: Simulación de años de vibraciones del motor y de la carretera para evaluar la vida útil a la fatiga de las unidades de control electrónico (ECU), los sensores y los componentes interiores.

• Aeroespacial y defensa: Evaluación de la durabilidad a largo plazo de la aviónica, los componentes estructurales y los conectores sometidos a vibraciones continuas durante el vuelo.

• Dispositivos médicos: Garantizar la fiabilidad a largo plazo de los dispositivos críticos para la vida y sus componentes contra las vibraciones continuas y de bajo nivel derivadas del uso operativo.

• Análisis de fallos e I+D: Descubrimiento de defectos de diseño y de fabricación sutiles que solo son detectables después de una tensión vibratoria prolongada.

• Cumplimiento normativo: Esencial para la validación y certificación de productos para cumplir las normas internacionales de resistencia a la fatiga.

Ventajas

• Cumplimiento garantizado de la norma IEC 60068-2-6: Garantiza que sus productos cumplen esta crucial norma internacional, lo que facilita el acceso al mercado mundial y genera confianza en el cliente.

• Ensayos de fatiga acelerados: Reduce drásticamente el tiempo necesario para validar la durabilidad a largo plazo de un producto, lo que acelera su ciclo de I+D y el tiempo de comercialización.

• Fiabilidad mejorada del producto: Identifica y mitiga proactivamente los posibles puntos de fallo, garantizando una vida útil más larga y reduciendo los costosos fallos en campo y las reclamaciones de garantía.

• Resultados fiables y repetibles: Ofrece datos precisos y coherentes, esenciales para la toma de decisiones informadas y las mejoras de diseño sólidas.

¿Está listo para probar la verdadera vida útil a la fatiga de sus productos con precisión y cumplimiento? Póngase en contacto con nuestros expertos hoy mismo para hablar de sus requisitos para una Máquina de ensayos de vibración para pruebas de fatiga.
