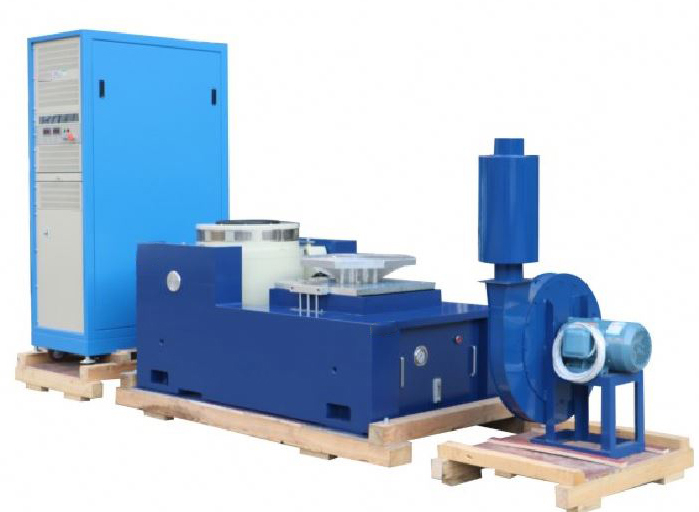

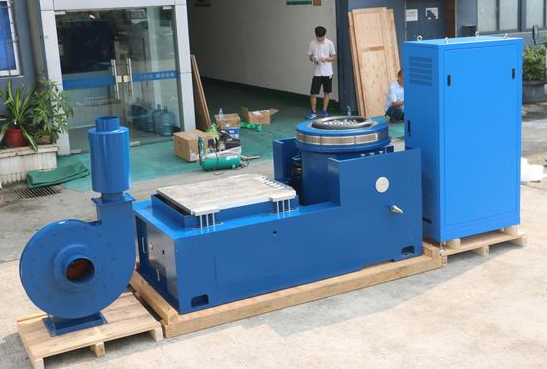

Tester de vibración sinusoidal aleatoria de 40kN con mesa de deslizamiento de 1500x1500 mm

Pruebador de vibración sinusal y aleatoria con tabla de deslizamiento horizontal para la validación del producto

El nuestroTester de vibración sinusal y aleatoria con una mesa horizontal de deslizamiento integradaEste sistema todo en uno proporciona a los ingenieros la capacidad de realizar pruebas de vibración completas en tres ejes:vertical (eje Z) en el agitador, y horizontal (ejes X y Y) en la mesa de deslizamiento. Simulando con precisión las vibraciones y golpes complejos y multidireccionales a los que se enfrentan los productos durante el transporte y la operación,Nuestro sistema es indispensable para identificar defectos de diseño, garantizando la durabilidad y acelerando el proceso de validación de su producto.

Características clave

• Capacidad de vibración en tres ejes:Nuestro sistema le permite realizar pruebas en los ejes vertical, horizontal y longitudinal en una sola máquina.Esto es crucial para replicar con precisión las cargas dinámicas del mundo real y las tensiones encontradas en el campo.

• Pruebas de vibración en dos modos:El sistema es capaz de generar tanto de alta precisiónel senovibración para búsquedas por resonancia y análisis de fatiga, y complejosaleatoriosvibración para simular entornos operativos de banda ancha del mundo real.

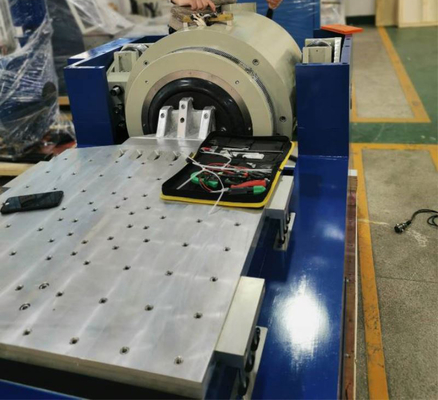

• Cuadro de deslizamiento horizontal integrado:La robusta mesa de deslizamiento proporciona una plataforma grande y rígida para pruebas horizontales de componentes y conjuntos.

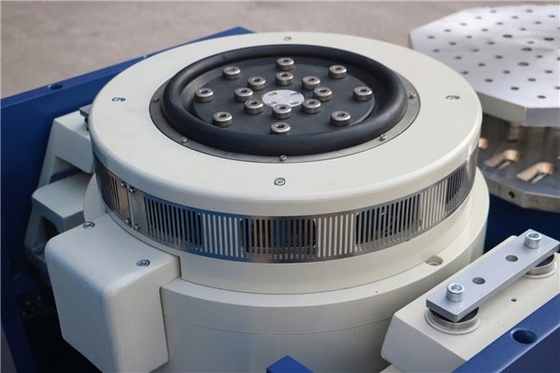

• Agitador electrodinámico de precisión:Nuestro agitador utiliza tecnología electrodinámica avanzada para la generación precisa, repetible y controlada de todas las formas de onda de vibración.

• Adquisición de datos completos:El sistema supervisa y registra continuamente todos los datos de vibración (aceleración, desplazamiento, densidad espectral de potencia (PSD, por sus siglas en inglés), proporcionando información detallada y datos auditables para el análisis.

• Accesorios para el montaje:La mesa de deslizamiento horizontal y la armadura vertical permiten el montaje fácil y seguro de una amplia variedad de artículos de ensayo, desde pequeños componentes hasta grandes conjuntos.

• Interfaz fácil de usar:El software de control intuitivo simplifica la programación de pruebas, el monitoreo en tiempo real y la generación de informes, lo que lo hace fácil de usar para ingenieros y técnicos.

Especificaciones técnicas

• Fuerza nominal de efecto seno/aleatorio/choque:4,000 kgf / 4.000 kgf / 8.000 kgf

• Masa de las armaduras:35 kg de peso

• Rango de frecuencia:5 ‰ 3.000 Hz

• Tamaño de las entradas (estándar):M10

• Se aplicará el método siguiente:100 mm / 90 mm

• Puntos de fijación de la carga (norma):17

• Velocidad máxima:1.8 m/s

• Frecuencia natural - Eje de empuje:3 Hz

• Max. aceleración seno/aleatoria:100 g / 60 g

• Apoyo de carga vertical máximo:500 kg de peso

• Diámetro del blindaje:Cubiertas

• Campo de extraviado @152 mm por encima de la tabla:Se aplicarán las siguientes medidas:

• Frecuencia de Resonancia Fundamental:2,500 Hz ((nom.) ± 5%

• Dimensión (L x O x H):1, 270 mm x 980 mm x 1.135 mm

• Momento de vuelco del blindaje permitido:500 Nm

• Peso (sin encasillado):2,500 kg
