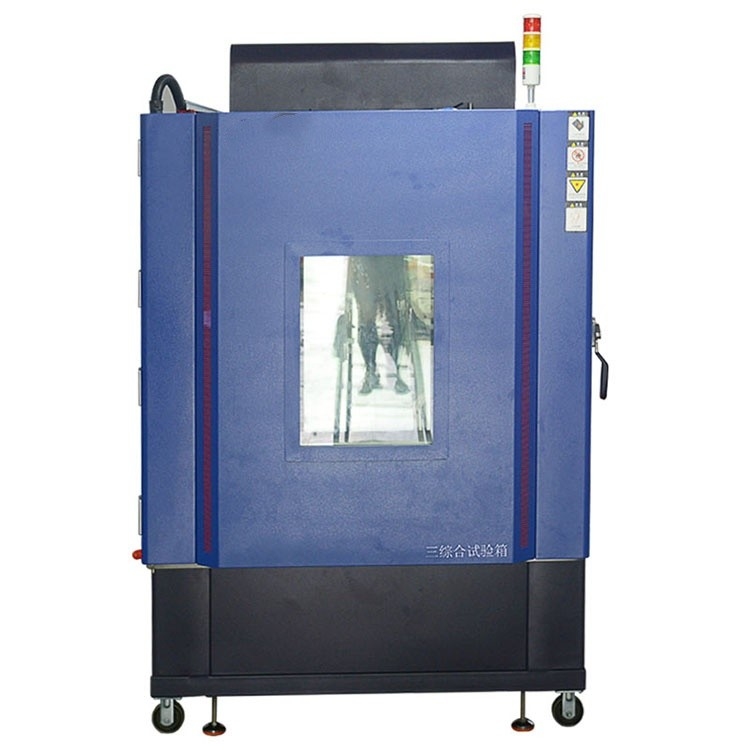

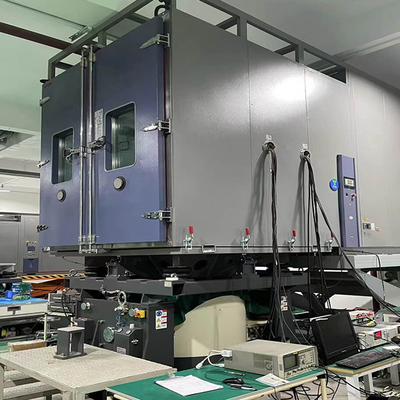

Prueba combinada de vibración de temperatura y humedad en cámara climática de bajo mantenimiento

1Nombre y finalidad del producto

2Características del producto

• Ambiente robusto y controlado:
  • Cámara resistente a la corrosión y duradera con un control preciso de la temperatura (± 0,1 °C) y la humedad (± 2% de Hg).
  • Sistema de vibración de alto rendimiento con una amplia frecuencia (5-2000 Hz) y un amplio rango de amplitud.
  • El diseño sellado y aislado evita la condensación y garantiza resultados de ensayo precisos.
• Medición y datos de precisión:
  • Sensores de temperatura, humedad y vibración de alta precisión.
  • Adquisición de datos en tiempo real y elaboración de informes/gráficos detallados.
  • Sistema de control programable para simulaciones ambientales complejas.
• Modos de ensayo flexibles:
  • Pruebas de esfuerzo medioambiental de un solo factor (temperatura, humedad, vibración) o combinadas.
  • Perfiles de prueba personalizables para simular diversas condiciones del mundo real.
  • Temperatura ajustable (-70°C a +150°C), humedad (10% a 98% RH) y parámetros de vibración.

3. Parámetros específicos

• Fuerza sinusoidal/ aleatoria/ de choque	1,100 kgf/1,100 kgf/2.200 kgf	Masa de las armaduras	11 kg de peso
  Rango de frecuencia	Entre 5 y 3.000 Hz	Tamaño de las entradas (estándar)	M8
  Se aplicará el método siguiente:	51 mm/ 51 mm	Puntos de fijación de carga (norma)	17
  Velocidad máxima	2.0 m/s	Eje de empuje de frecuencia natural	3 Hz
  La velocidad máxima de aceleración	100/60 g	Mac Soporte de carga vertical	300 kg de peso
  Diámetro del blindaje	Las demás:	Campo de desplazamiento @ 152 mm por encima de la mesa	Se aplicarán las siguientes medidas:
  Frecuencia de resonancia fundamental	2,500 Hz (nominal) ± 5%	Dimensión LxWxH	Las medidas de ensayo se aplicarán a las medidas de ensayo de las demás categorías de vehículos.
  Momento de vuelco del blindaje permitido	300 Nm	Peso (no enjaulado)	1.000 kg







  Especificaciones del amplificador de potencia PA10K		Especificaciones del soplador
  Capacidad de producción nominal	10 kVA	El poder	4 kW
  Proporción de señal a ruido	≥ 65 dB	Flujo de aire	0.38 m3/s
  Eficiencia del amplificador	≥ 90%	Presión del aire	0 048 kgf/cm2
  Protección del sistema	El número de	Diámetro del conducto de aire/longitud	120/4000 mm
  Dimensión (sin encasillado) LxWxH	610 mmx900 mmx 1,550 mm, pero no más de 5 mm	Dimensión (sin encasillado) LxWxH	610 mmx750 mmx1.450 mm, pero no más de 610 mm
  Peso (no enjaulado)	400 kg de peso	Peso (no enjaulado)	120 kilos

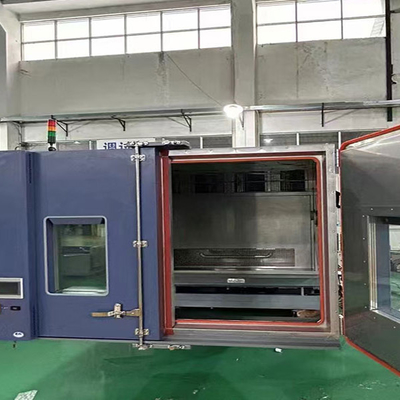

  Especificaciones de la cámara



  La Cámara	Dimensiones (mm)
  Capacidad	512L
  Dimensiones de la cámara interior	800 × 800 × 800 mm (ancho W × profundidad D × altura H mm)
  Rango de temperatura	-40°C ≈ + 150°C
  Tasa de enfriamiento	+20°C~-40°C Promedio en todo el rango: 2°C/min
  Rango de humedad	20%RH 98%RH
  Las dimensiones generales	1200×2500×1500 (ancho en W × profundidad en D × altura en H mm), excluidas las dimensiones de la mesa de elevación
  Peso	1500 kg de peso



4. Funciones del producto

• Evaluación precisa del estrés ambiental:
  • Simula con precisión la temperatura combinada, humedad y tensiones de vibración.
  • Identifica los mecanismos de fallas y optimiza el diseño del producto para una mayor durabilidad.
  • Proporciona datos detallados para mejorar la calidad y fiabilidad del producto.
• Cumplimiento de las normas de la industria:
  • Asegura el cumplimiento de las normas ISO, IEC y específicas para el sector automotriz.
  • Facilitar el acceso al mercado y fomentar la confianza de los consumidores.
  • Apoya la aplicación reglamentaria de las normas de seguridad y calidad.
• Apoyo a la investigación y el desarrollo:
  • Permite la evaluación de nuevos materiales y prototipos en diversas condiciones ambientales.
  • Proporciona datos para la innovación y el desarrollo de productos avanzados y fiables.

• • Fabricación y garantía de calidad:

  • Proceso de fabricación estricto:
    • Obtención e inspección de componentes de alta calidad.
    • Montaje preciso por técnicos capacitados en un entorno controlado.
    • Calibración regular con normas de referencia trazables.
    • Auditorías e inspecciones de calidad rigurosas.
  • Certificación y validación de la calidad:
    • Certificado y validado por laboratorios de ensayo independientes.
    • Cumplimiento de las normas internacionales y nacionales.
    • Mejora continua del producto basada en la tecnología y la retroalimentación de los clientes.

5Áreas de aplicación e historias de éxito

• Industria electrónica
  • Un fabricante líder de electrónica utilizó la cámara de prueba climática combinada de vibración por humedad y temperatura para probar una nueva generación de componentes de teléfonos inteligentes.Los resultados de los ensayos mostraron que un tipo particular de conector tenía una tendencia a aflojarse bajo una combinación de alta temperatura y vibración.Al rediseñar el conector y utilizar materiales más adecuados, pudieron mejorar la fiabilidad del producto y reducir el número de fallos en el campo.La reputación de calidad de la empresa se ha mejorado, y ganaron una ventaja competitiva en el mercado.
  • Una institución de investigación electrónica utilizó la cámara para estudiar la estabilidad a largo plazo de nuevos materiales semiconductores.Los datos obtenidos les ayudaron a desarrollar un nuevo proceso de fabricación que mejoró la resistencia del material al estrés ambiental, lo que conduce a la producción de semiconductores más duraderos y eficientes.
• Industria del automóvil
  • Un fabricante de piezas de automóviles utilizó la cámara de ensayo para evaluar el rendimiento de una nueva unidad de control del motor (ECU).Las pruebas ambientales combinadas revelaron que el ECU tenía problemas con sus circuitos en un ambiente de alta humedad y vibración.Pueden realizar cambios en el diseño y mejorar el sellado y el diseño de los componentes, lo que resulta en un ECU más fiable que cumple con los estrictos estándares de la industria automotriz.
  • Un importante fabricante de automóviles utilizó la cámara para probar la durabilidad de sus interiores de vehículos.pudieron seleccionar tejidos y plásticos más adecuados que pudieran soportar los rigores del uso diario y las diferentes condiciones climáticas, mejorando la satisfacción del cliente.
• Industria aeroespacial
  • Un proveedor de componentes aeroespaciales utilizó la cámara de prueba climática combinada de vibración de humedad y temperatura para probar un nuevo tipo de carcasa de aviónica.Las pruebas les ayudaron a identificar posibles debilidades en el diseño y el material de la carcasa en condiciones extremas de temperatura y vibraciónSe han podido realizar mejoras y garantizar que la carcasa cumpla con los estrictos requisitos de la industria aeroespacial, contribuyendo a la seguridad y fiabilidad de los sistemas de aeronaves.
  • Un centro de investigación centrado en materiales aeroespaciales utilizó la cámara para estudiar el comportamiento de materiales compuestos en entornos similares al espacio.Los datos recopilados llevaron al desarrollo de nuevas formulaciones compuestas con una mayor resistencia a las fluctuaciones de temperatura y a la radiación, avanzando la tecnología para futuras naves espaciales.

7Servicio y apoyo

• Consulta previa a las ventas:

• • Asesoramiento técnico experto, demostraciones y formación.
  • Asistencia en el método de ensayo y en la selección de accesorios.
• Servicio postventa:
  • Instalación, puesta en marcha y mantenimiento en el sitio.
  • Partes de repuesto, mejoras y contratos de servicio para el soporte continuo.
• Formación y apoyo técnico:
  • Programas de formación de los usuarios para una operación eficaz e interpretación de los datos.
  • Apoyo técnico y asistencia para solucionar problemas las 24 horas del día.
  • Actualizaciones de software y soporte para sistemas de análisis de datos.
