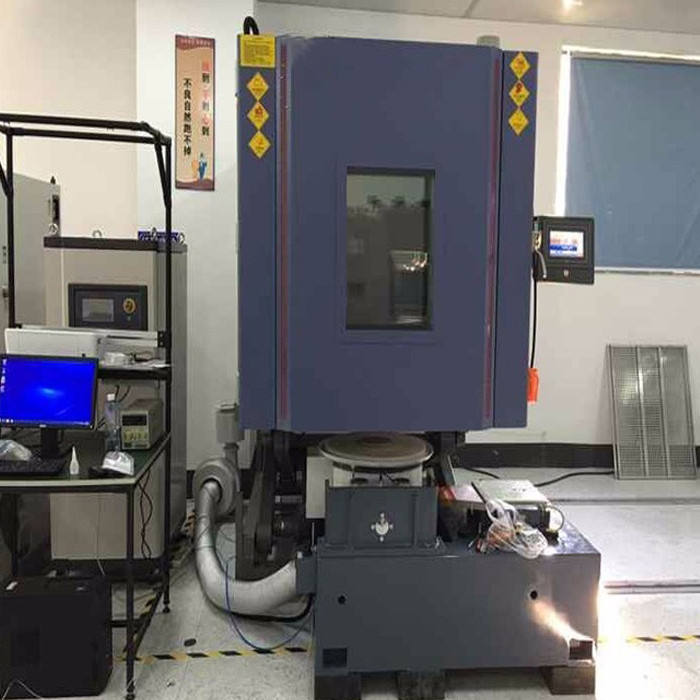

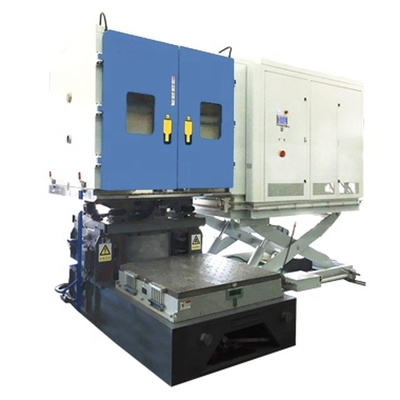

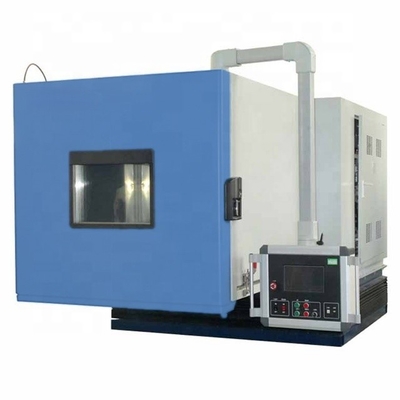

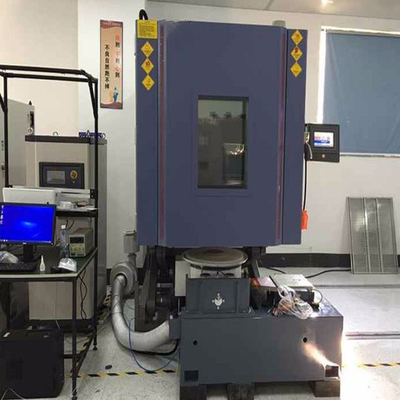

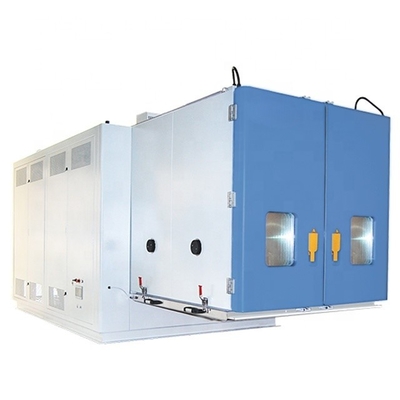

Sistema de ensayo de vibración combinado con cámara climática: cumple la norma ASTM D4169-16

3. Parámetros específicos

• Fuerza sinusoidal/ aleatoria/ de choque	1,100 kgf/1,100 kgf/2.200 kgf	Masa de las armaduras	11 kg de peso
  Rango de frecuencia	Entre 5 y 3.000 Hz	Tamaño de las entradas (estándar)	M8
  Se aplicará el método siguiente:	51 mm/ 51 mm	Puntos de fijación de carga (norma)	17
  Velocidad máxima	2.0 m/s	Eje de empuje de frecuencia natural	3 Hz
  La velocidad máxima de aceleración	100/60 g	Mac Soporte de carga vertical	300 kg de peso
  Diámetro del blindaje	Las demás:	Campo de desplazamiento @ 152 mm por encima de la mesa	Se aplicarán las siguientes medidas:
  Frecuencia de resonancia fundamental	2,500 Hz (nominal) ± 5%	Dimensión LxWxH	Las medidas de ensayo se aplicarán a las medidas de ensayo de las demás categorías de vehículos.
  Momento de vuelco del blindaje permitido	300 Nm	Peso (no enjaulado)	1.000 kg







  Especificaciones del amplificador de potencia PA10K		Especificaciones del soplador
  Capacidad de producción nominal	10 kVA	El poder	4 kW
  Proporción de señal a ruido	≥ 65 dB	Flujo de aire	0.38 m3/s
  Eficiencia del amplificador	≥ 90%	Presión del aire	0 048 kgf/cm2
  Protección del sistema	El número de	Diámetro del conducto de aire/longitud	120/4000 mm
  Dimensión (sin encasillado) LxWxH	610 mmx900 mmx 1,550 mm, pero no más de 5 mm	Dimensión (sin encasillado) LxWxH	610 mmx750 mmx1.450 mm, pero no más de 610 mm
  Peso (no enjaulado)	400 kg de peso	Peso (no enjaulado)	120 kilos







  La Cámara	Dimensiones (mm)
  Capacidad	512L
  Dimensiones de la cámara interior	800 × 800 × 800 mm (ancho W × profundidad D × altura H mm)
  Rango de temperatura	-40°C ≈ + 150°C
  Tasa de enfriamiento	+20°C~-40°C Promedio en todo el rango: 2°C/min
  Rango de humedad	20%RH 98%RH
  Las dimensiones generales	1200×2500×1500 (ancho en W × profundidad en D × altura en H mm), excluidas las dimensiones de la mesa de elevación
  Peso	1500 kg de peso

6Áreas de aplicación e historias de éxito

• Electrónica de consumo
  • Un importante fabricante de teléfonos inteligentes utilizó el sistema para probar la durabilidad de su nuevo modelo.y condiciones de humedadLos resultados mostraron que un componente en particular era propenso a fallar bajo alta humedad y vibración.el fabricante pudo mejorar la durabilidad general del teléfono inteligente y reducir el número de reclamaciones de garantía.
• Equipo eléctrico industrial
  • Un fabricante de equipos eléctricos industriales probó una nueva serie de controladores de motor.Los controladores fueron expuestos a condiciones extremas de temperatura y humedad mientras estaban expuestos a vibracionesLos ensayos identificaron un problema con la gestión térmica de los controladores en condiciones de alta temperatura y vibración.el fabricante pudo mejorar el rendimiento y la fiabilidad de los controladores del motor, garantizando su correcto funcionamiento en aplicaciones industriales.
• Las telecomunicaciones
  • Una compañía de telecomunicaciones probó su equipo de estación base al aire libre. El equipo fue probado bajo una amplia gama de condiciones de temperatura, humedad y vibración según ASTM D4169-16.Las pruebas revelaron una debilidad en la caja del equipo, lo que podría conducir a la entrada de agua y daños en los componentes.La empresa pudo mejorar la resistencia del equipo a los factores ambientales y reducir los costes de mantenimiento..

Beneficios:

• Asegura el cumplimiento de las normas de transporte ASTM D4169-16.
• Mejora de la fiabilidad y durabilidad de los productos eléctricos.
• Reducción del daño del producto durante el transporte.
• Mejora de la satisfacción del cliente.
• Diseño optimizado de envases para equipos eléctricos.

Por qué elegirnos:

Nuestros sistemas están diseñados para cumplir con los estrictos requisitos de ASTM D4169-16,garantizar resultados fiables y precisos.

Contacto con nosotros:

Póngase en contacto con nosotros hoy para discutir sus necesidades de pruebas de productos eléctricos y solicitar una cotización personalizada.
