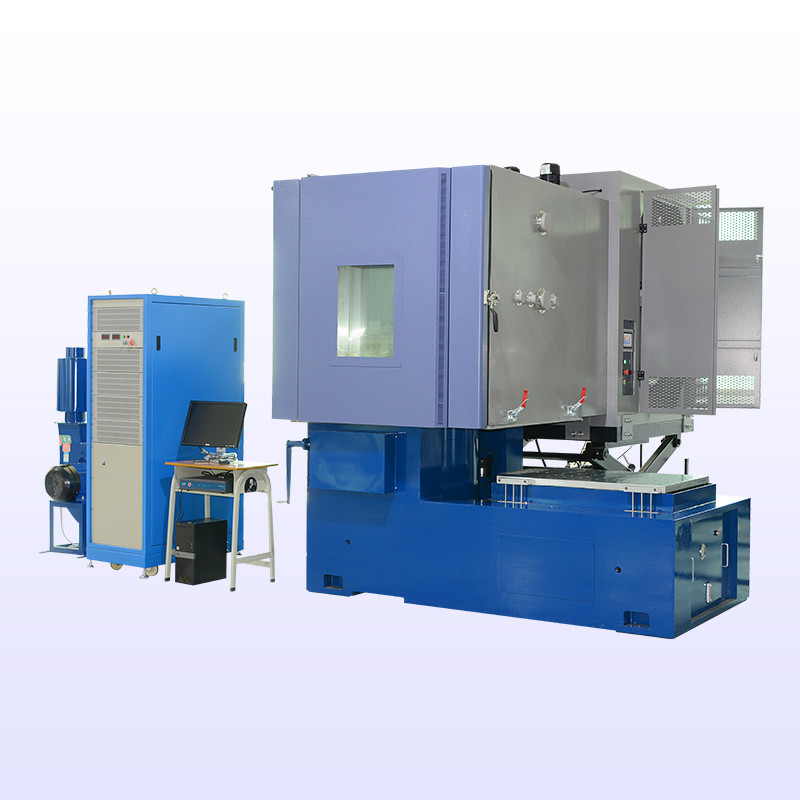

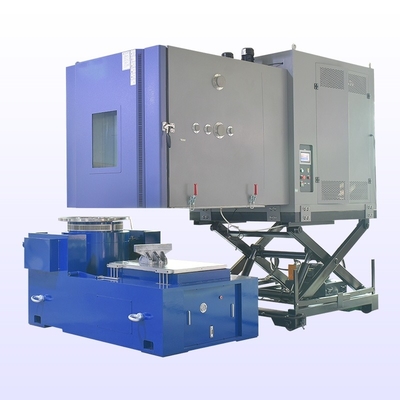

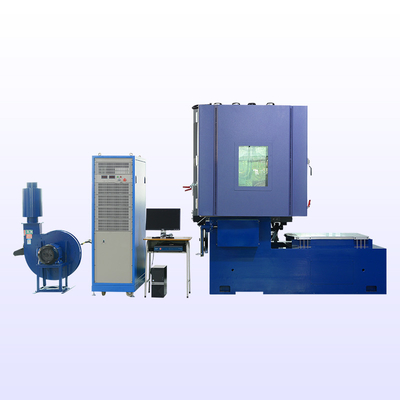

Cámaras de ensayo de vibración de acuerdo a medida para la fiabilidad de componentes de automóviles

3. Parámetros específicos

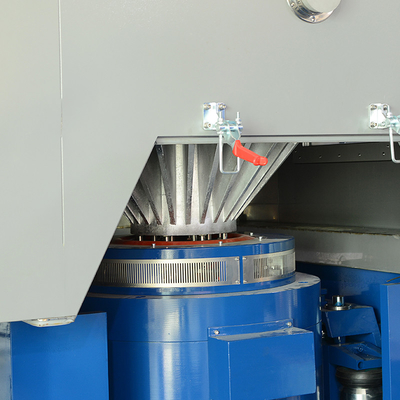

• Especificaciones del agitador



  Fuerza sinusoidal/ aleatoria/ de choque	1,100 kgf/1,100 kgf/2.200 kgf	Masa de las armaduras	11 kg de peso
  Rango de frecuencia	Entre 5 y 3.000 Hz	Tamaño de las entradas (estándar)	M8
  Se aplicará el método siguiente:	51 mm/ 51 mm	Puntos de fijación de carga (norma)	17
  Velocidad máxima	2.0 m/s	Eje de empuje de frecuencia natural	3 Hz
  La velocidad máxima de aceleración	100/60 g	Mac Soporte de carga vertical	300 kg de peso
  Diámetro del blindaje	Las demás:	Campo de desplazamiento @ 152 mm por encima de la mesa	Se aplicarán las siguientes medidas:
  Frecuencia de resonancia fundamental	2,500 Hz (nominal) ± 5%	Dimensión LxWxH	Las medidas de ensayo se aplicarán a las medidas de ensayo de las demás categorías de vehículos.
  Momento de vuelco del blindaje permitido	300 Nm	Peso (no enjaulado)	1.000 kg







  Especificaciones del amplificador de potencia PA10K		Especificaciones del soplador
  Capacidad de producción nominal	10 kVA	El poder	4 kW
  Proporción de señal a ruido	≥ 65 dB	Flujo de aire	0.38 m3/s
  Eficiencia del amplificador	≥ 90%	Presión del aire	0 048 kgf/cm2
  Protección del sistema	El número de	Diámetro del conducto de aire/longitud	120/4000 mm
  Dimensión (sin encasillado) LxWxH	610 mmx900 mmx 1,550 mm, pero no más de 5 mm	Dimensión (sin encasillado) LxWxH	610 mmx750 mmx1.450 mm, pero no más de 610 mm
  Peso (no enjaulado)	400 kg de peso	Peso (no enjaulado)	120 kilos







  La Cámara	Dimensiones (mm)
  Capacidad	512L
  Dimensiones de la cámara interior	800 × 800 × 800 mm (ancho W × profundidad D × altura H mm)
  Rango de temperatura	-40°C ≈ + 150°C
  Tasa de enfriamiento	+20°C~-40°C Promedio en todo el rango: 2°C/min
  Rango de humedad	20%RH 98%RH

  •

Áreas de aplicación e historias de éxito

• Prueba de la unidad de control del motor (ECU)
  • Un importante fabricante de automóviles utilizó el sistema para probar la durabilidad de sus unidades de control del motor. Las ECU fueron sometidas a una combinación de vibraciones de alta frecuencia en los tres ejes,temperaturas extremasLos ensayos revelaron que las placas de circuito de la ECU eran propensas a fallas en las juntas de soldadura en condiciones de alta vibración y baja temperatura.Mejorando el proceso de soldadura y añadiendo materiales adicionales para amortiguar las vibracionesEn el caso de los motores de motor, el fabricante pudo mejorar la fiabilidad de los ECU, reduciendo el riesgo de problemas de rendimiento del motor.
• Pruebas de sistemas de información y entretenimiento
  • Un proveedor de electrónica automotriz utilizó el sistema para probar el rendimiento de sus sistemas de información y entretenimiento en el automóvil.Los sistemas fueron expuestos a una variedad de vibraciones y condiciones ambientales para simular los escenarios de uso del mundo real.Las pruebas mostraron que las pantallas táctiles eran propensas a funcionar mal bajo condiciones de alta humedad e intensas vibraciones.Mejorando el sellado de la pantalla táctil y añadiendo componentes absorbentes de golpes, el proveedor pudo mejorar el rendimiento y la fiabilidad de los sistemas de infoentretenimiento, mejorando la experiencia general del usuario.
• Pruebas de sensores
  • Una empresa que fabrica sensores automotrices utilizó el sistema para probar la precisión y durabilidad de sus sensores.y variaciones de humedadLas pruebas identificaron que algunos sensores tenían una deriva en sus lecturas bajo ciertas condiciones ambientales.la empresa fue capaz de mejorar el rendimiento y la precisión del sensor, garantizando una recogida fiable de datos para los sistemas de control del vehículo.

Beneficios:

• Asegura la fiabilidad y durabilidad de los componentes del automóvil.
• Acelera los procesos de desarrollo y validación de productos.
• Reduce el riesgo de fallas en el campo.
• Cumple con los estrictos estándares de la industria automotriz.
• Proporciona soluciones de ensayo completas e integradas.

Por qué elegirnos:

Somos un proveedor líder de soluciones de pruebas ambientales y de vibración personalizadas para la industria automotriz.,Ofrecemos apoyo integral, incluyendo diseño, instalación y mantenimiento continuo.

Póngase en contacto con nuestro equipo de expertos hoy para discutir sus requisitos específicos de pruebas de componentes automotrices y descubrir cómo nuestras cámaras de prueba de vibración AGREE personalizadas pueden optimizar sus procesos de prueba.
